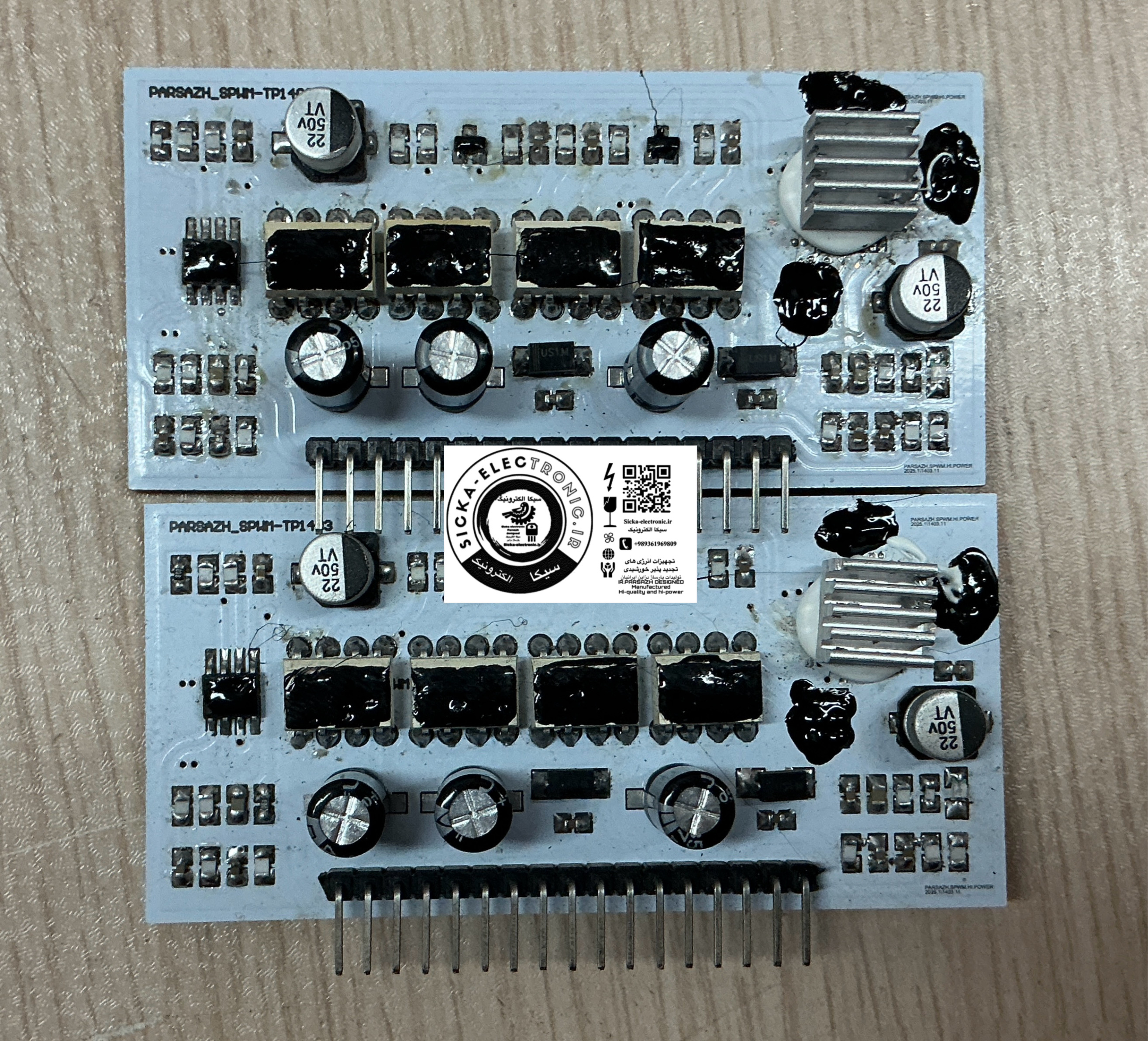

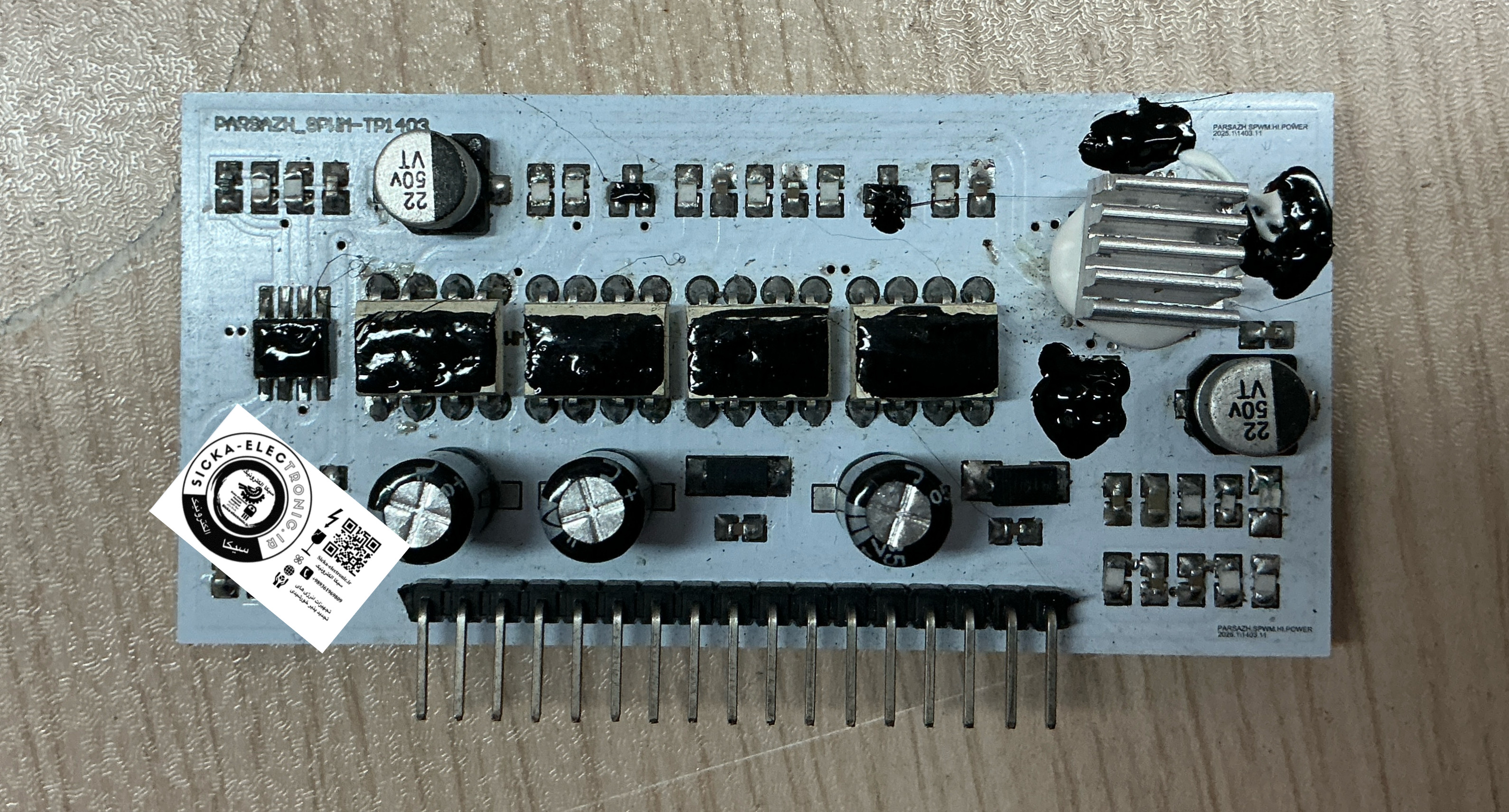

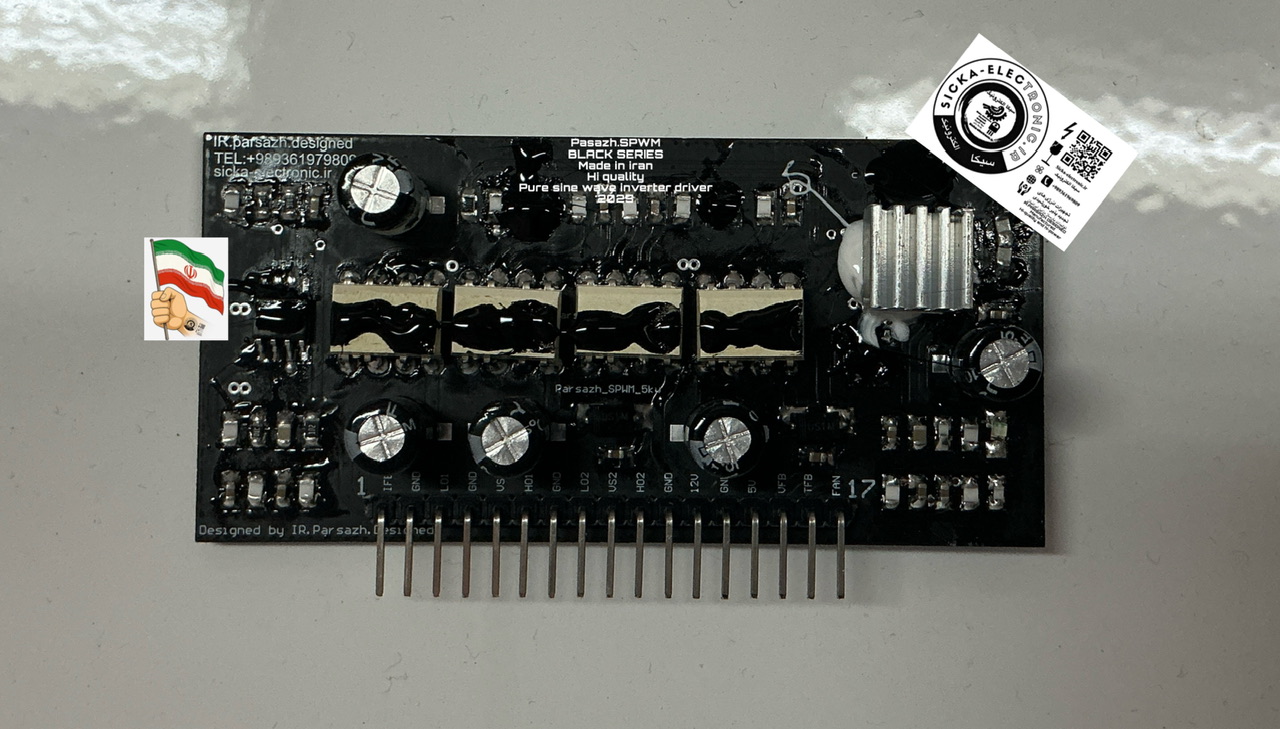

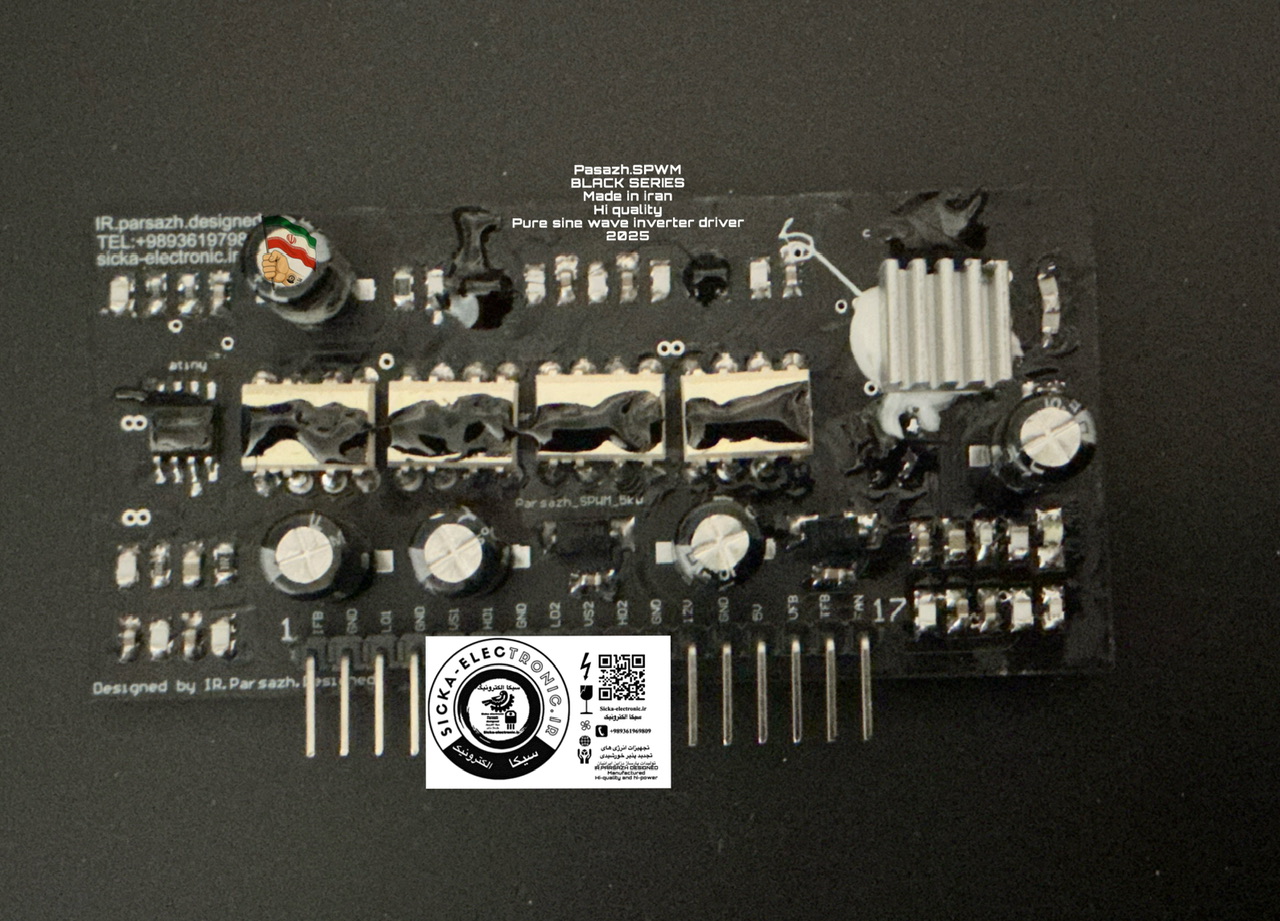

ماژول درایور اینورتر سینوسی (برد درایور سینوسی ساز) محصول انحصاری پارساژ دزاین و فروش انحصاری در “ سیکا الکترونیک “ /parsazh.spwm.01 / جایگزین egs002 و egs003

Replacement module of egs002 to parsazh.spwm.01 (parsazh sine pwm)
برند:پارساژ دزاین
ندارد
زمان آماده‌سازی 2 روز کاری

3,500,000 17%

2,875,000
مشخصات

ویژگیهای خاص

پین ها کاملا مطابق ماژول egs002 و egs003 و قبل حایگزینی پین به پین و بدونه نیاز به تغییر در پینها

ویژگی ها و کاربرد

جایگزین egs002،egs003

ماژول

Parsazh.spwm.01

توان

توان درایو تا ۱۰ کیلو وات)قبل از ارسال ماژول های خریداری شده کاملا با اسیلوسکوپ تست میشوند(

لینک کلیپ تست در آپارات

https://aparat.com/v/PMpes

برند

پارساژ دزاین

نکته ۲

این ماژول از نظر کیفیت و نوع درایو کردن از نمونه چینی چند سطح بالاتر میباشد و کیفیت بالای قطعات باعث این افزایش قیمت میباشد،شما با این ماژول میتوانید با افزایش سوییچ های طبقه دوم اینورتر خود توان آن را افزایش دهید

تحویل

به دلیل سفارشی بودن این محصول تحویل حداقل ۲۴ ساعت کاری بعد از تکمیل فرایند ثبت سفارش و دریافت کد رهگیری

توضیحات

سلام

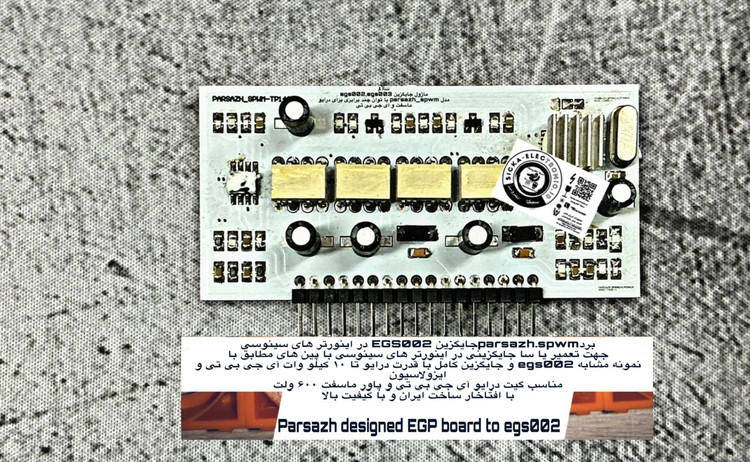

بردparsazh.spwmجایگزین EGS002 در اینورتر های سینوسی

جهت تعمیر یا سا جایگزینی در اینورتر های سینوسی با پین های مطابق با نمونه مشابه egs002 و جایگزین کامل با قدرت درایو تا ۱۰ کیلو وات آی جی بی تی و ایزولاسیون

مناسب گیت درایو آی جی بی تی و پاور ماسفت ۶۰۰ ولت

کاملا قابل جایگزینی با ماژول چینی egs002 جهت تعمیر اینورتر های سینوسی موجود در بازار جهانی و ایران با توان بالاتر و ایزولاسیون بسیار خوب نسبت به نمونه چینی این ماژول و توان درایو در شرایط زیر فشار و قدرت چند برابر نسبت به نمونه چینی موجود بازار.

استفاده از pcb با کیفیت و ضخامت و ضخامت مس بیشتر دولایه با چاپ و یا بدونه چاپ متناسب سفارش.

ماژول ساختن اینورتر سینوسی ،«اختصاصی پارساژ دزاین ایرانیان» با توان ساختن اینورتر سینوسی از یک کیلو وات تا ۱۰ کیلو وات با ایزولاسیون مناسب درایو آی جی بی تی در توان های بالا .

با افتخار ساخت ایران و با کیفیت بالا

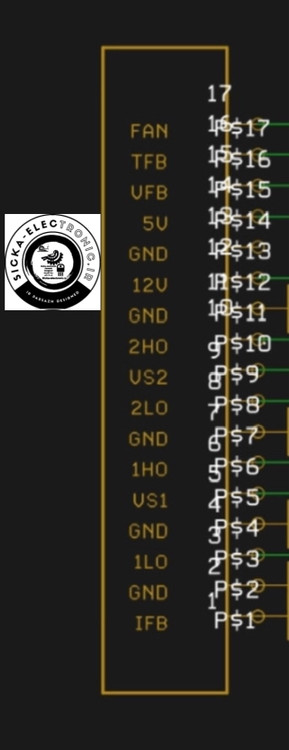

تغذیه ،اتصالات پین ها و محافظت های و فرکانس های کاملا مطابق با egs002 به شرح زیر ولی قدرت درایو و هنگ و خطای بسیار کمتر در محافظت ها و فیدبک گیری ها مطابق جدول زیر

منبع تغذیه 5V
• 4 پین مجموعه فرکانس خروجی موج سینوسی خالص:
• یکپارچه و مدولاسیون دو قطبی
• همراه با کنترل دودمان، پین 4 زمان:
• نوسانگر کریستالی 12 مگاهرتزی خارجی
• فرکانس حامل PWM برابر 23.4KHz است
• دارای فیدبک ولتاژ، جریان و دما
• دارای مدار محافظ Overvoltage, under voltage, overcurrent, overheating


کاربرد

• اینورتر موج سینوسی تک فاز
• PV Inverter
• اینورتر قدرت باد
• سیستم UPS
• سیستم ژنراتور دیجیتال
• کنترل سرعت موتور تک فاز
• اینورتر تک فاز
• دینام موج سینوسی
• رگولاتور موج سینوسی
• ژنراتور موج سینوسی





نقد و بررسی

سلام

Parsazh.spwm.01

لینک کلیپ تست ماژول سینوسی ساز پارساژ دزاین ایرانیان در آپارات

شاید به این معضل که ماژول egs002 زیاد میسوزه یا اینکه ازگیت درایور غیر اصلی و یا گیت درایور ضعیف ir2110 یا ir2113 برای درایو ماسفت یا آی جی بی تی در اون استفاده شده که به شکل غیر ایزوله برای درایو قطعات پاور ماژول اینورتر استفاده شده و باعث اعوجات و اعوجاج در هنگام بار کشیدن از اینورتر شدید یا اینکه یکدفعه تمام قطعات قطعات پاور اینورتر بسوزه شدید.

اکثر این اشکالات مربوط به ساختار درایور و ماژول  egs002 و خصوصا توالی فرکانس چیپ اصلی هستشهستش  که اتفاق میوفته.

ما با ارائه این محصول و این ماژول درایور سینوسی پارساژ دزاین که تا حدی ایزولاسیون گیت قطعات پاور رو رعایت کرده این مشکل رو برطرف کردیم و توان درایو تعداد آی جی بی تی جهت ساختن اینورتر سینوسی تا ۱۰ کیلو وات رو فراهم کردیم.

شما میتونید این ماژول رو که پین های خروجی و ورودیش کاملا مشابه با egs002 بی کیفیت چینی هست جایگزین کنید و از قدرت بیشتر اینورتر سینوسی خودتون لذت ببرید.

الکترونیک و مهندسی معکوس در الکترونیک تنها کپی یک برد و ترانس مطابق با نمونه چینی نیست و باید جهت بهتر شدن کیفیت از قطعات بهینه شده و بهینه کردن بلوک های قدرت در اینورتر هم آگاهی داشته باشید.

با افتخار ساخت ایران

پارساژ دزاین ایرانیان
