این ماژول صوتی استریو یک آمپلی فایر دیجیتال دو کاناله استریو با توان خروجی دوبل 100 وات بر پایه چیپ های کلاس d میباشد که در ذیل توضیحات ترجمه شده و زبان اصلی بدونه دخل و تصرف ارائه میشود .
خروجی صدای این ماژول از کیفیت خیلی بالایی برخوردار است و در ساخت این ماژول از قطعات با کیفیت عالی استفاده شده است.
ولتاژ ورودی این ماژول شامل رنج 5 تا 24 ولت می باشد که باعث استفاده آسان تر این ماژول در کاربردهای مختلف خواهد شد.
از این کیت به عنوان یک تقویت کننده صوتی با کیفیت بسیار بالا می توان بهره برد. اگر از برق باتری اتومبیل برای منبع تغذیه استفاده می شود حتما باید فاقد نویز باشد و در صورت نیاز از ماژول کاهنده ولتاژ DC استفاده شود.
ترجمه دیتا شیت کلمه به کلمه با کمترین دخل و تصرف

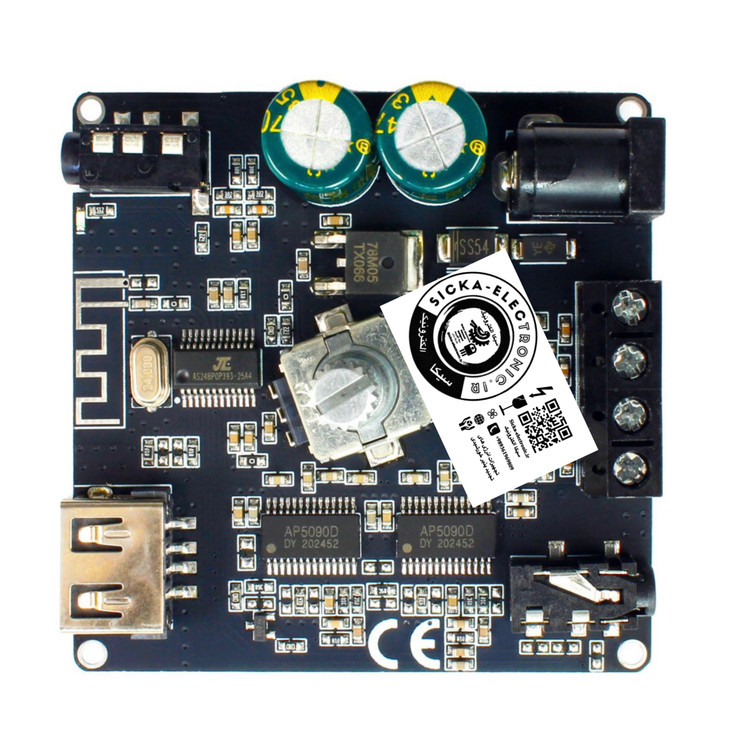

ماژول آمپلی فایر 2x100 وات HIFI یک تقویتکننده استریو قدرتمند کلاس D با تراشه AP5090D یا TPA3116D2 است که کیفیت صدای بینظیر و توانایی درایو صوتی بالایی ارائه میدهد. این ماژول از ورودیهای مختلفی مانند بلوتوث، AUX، USB و USB Soundmax پشتیبانی میکند و، کنترل صدا و تنظیمات بهسادگی امکانپذیر است. این ماژول گزینهای مناسب برای سیستمهای صوتی خانگی و پروژههای DIY صوتی است.
مشخصات فنی ماژول آمپلی فایر 2x100 وات HIFI:
- نوع تقویتکننده: کلاس D (AP5090D یا TPA3116D2) بسته به زمان واردات یکی از این 2 مدل می باشد
- کنترل صدا: کنترل 360 درجه چرخشی
- ولتاژ کاری: 8 تا 26 ولت، 3 آمپر
- ورودیهای صوتی: بلوتوث، AUX، درایو USB، USB Soundmax
- محدوده مؤثر بلوتوث: 15 متر
- خروجی صوتی: 2 خروجی اسپیکر، جک 3.5 میلیمتری
-
توان خروجی:
- ورودی 12 ولت: 8 اهم/30W+30W، 4 اهم/40W+40W
- ورودی 15 ولت: 8 اهم/36W+36W، 4 اهم/60W+60W
- ورودی 19 ولت: 8 اهم/64W+64W، 4 اهم/90W+90W
- ورودی 24 ولت: 8 اهم/80W+80W، 4 اهم/100W+100W
- فیلتر خروجی: فیلتر صوتی LC حرفهای
- حفاظتها: حفاظت دمایی، ولتاژ بیشازحد، ولتاژ کم، اتصال کوتاه و الکترواستاتیک
- سازگاری با اسپیکر: 2 عدد اسپیکر 8 اهم، توان 30W تا 300W
- ابعاد: 60x60x20 میلیمتر
- وزن: 85 گرم
ویژگیهای ماژول آمپلی فایر 2x100 وات HIFI
- کیفیت صدای بالا: ارائه تجربه شنیداری با وضوح عالی
- توانایی رانندگی قوی: مناسب برای انواع پیکربندیهای اسپیکر
- ورودیهای متنوع صوتی: بلوتوث، AUX، USB و USB Soundmax
- کنترل بیسیم بلوتوث: برد مؤثر 15 متری
- حفاظتهای کامل: حفاظت از ماژول و دستگاههای متصل
کاربردهای ماژول آمپلی فایر 2x100 وات HIFI
- سیستمهای صوتی خانگی
- پروژههای اسپیکر DIY
- سیستمهای صوتی قابل حمل
- تنظیمات صوتی بلوتوثی
- تقویتکنندههای صوتی خودرو
The this Stereo Bluetooth Power Amplifier Module is a high-fidelity, Class D stereo amplifier featuring the AP5090D or TPA3116D2 chip. It offers exceptional audio performance with strong driving ability, suitable for various audio applications. The module supports multiple audio inputs, including Bluetooth, AUX, U disk, and USB Soundmax, with a wide power supply voltage range for flexibility in different setups. With the Sinilink app, users can easily control volume and settings, making this amplifier a versatile choice for enhancing audio systems.
Specifications this Stereo Bluetooth Power Amplifier Module (100W*2)
-
Amplifier Type: Class D stereo amplifier (AP5090D or TPA3116D2)
-
Volume Control: 360-degree rotation control
-
Power Supply Voltage: 8V to 26V, 3A
-
Audio Input: Bluetooth, AUX, U disk, USB Soundmax
-
Bluetooth Effective Range: 15 meters
-
Audio Output: 2 x speaker, 3.5mm audio jack
-
Output Power:
-
12V input: 8 ohm/30W+30W, 4 ohm/40W+40W
-
15V input: 8 ohm/36W+36W, 4 ohm/60W+60W
-
19V input: 8 ohm/64W+64W, 4 ohm/90W+90W
-
24V input: 8 ohm/80W+80W, 4 ohm/100W+100W
-
Output Filter: Professional audio LC filter
-
Protections: Over-temperature (OT), over-voltage (OV), under-voltage (UV), electrostatic (ES) protection
-
Speaker Compatibility: 2 x 8 ohm, 30W~300W
-
Dimensions: 60 x 60 x 20 mm
-
Weight: 85g
Features
-
High Fidelity: Exceptional audio quality for a superior listening experience.
-
Strong Driving Ability: Capable of driving various speaker configurations.
-
Multiple Audio Inputs: Supports Bluetooth, AUX, U disk, and USB Soundmax for versatile audio source connectivity.
-
Bluetooth Control: 15-meter effective range for wireless audio streaming.
-
Comprehensive Protection: Includes multiple safety features to protect the module and connected devices.
Applications
Datasheet of HIFI Stereo Bluetooth Power Amplifier Module
This module is designed for audio enthusiasts looking to enhance their audio systems with high-fidelity sound and versatile input options. Its compact size and robust features make it a perfect choice for various audio projects.

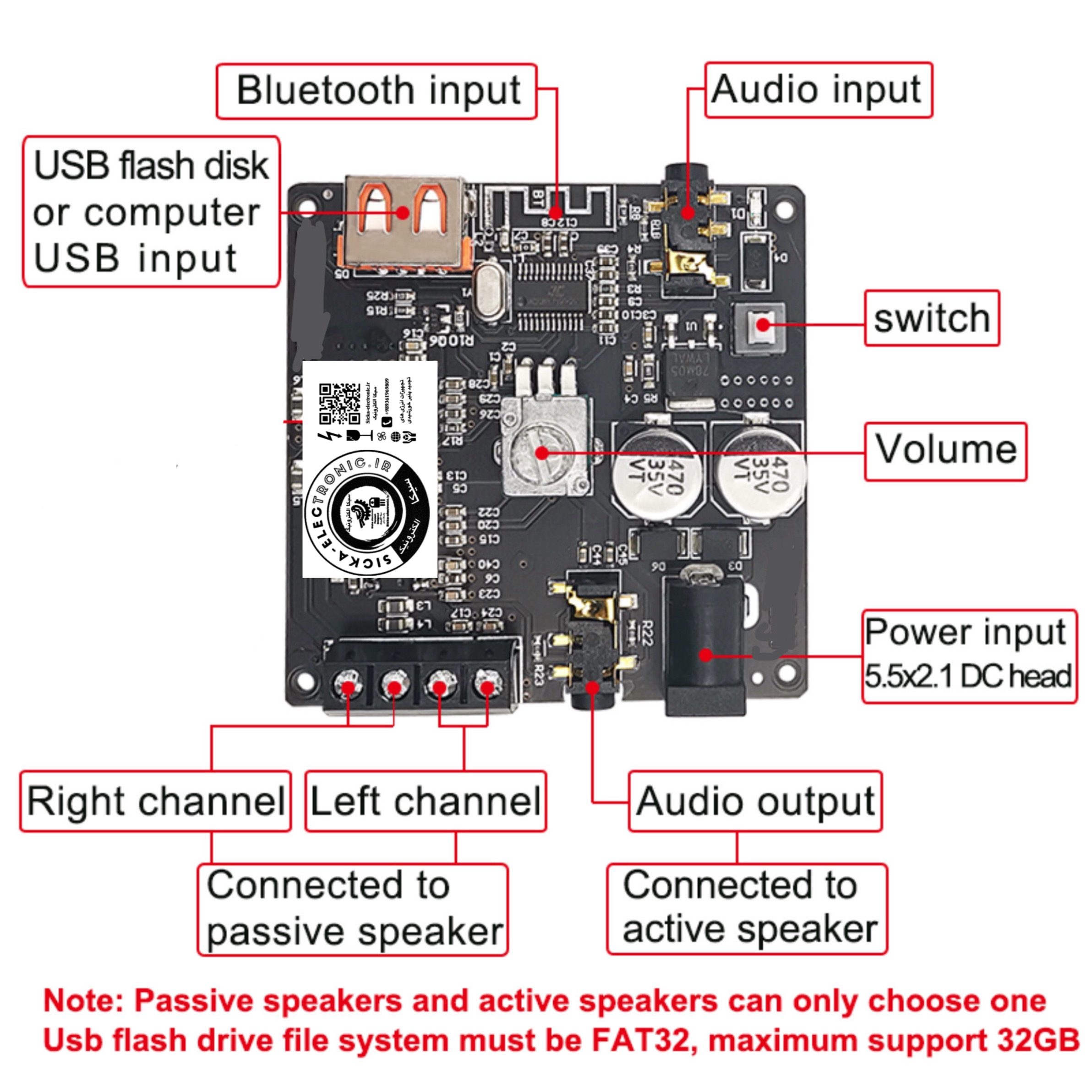

Product Name : MINI 2*100W Bluetooth5.0 power amplifier module
Audio input : Bluetooth+AUX+USB flash disk+Computer USB(plug and play)
Power Supply : DC5-24V(high power recommended high voltage)
Adapter speaker: 20-200W;4-8Ω
Channels : left and right stereo (stereo)
Bluetooth version : 5.0(>15 meters without occlusion)
Protection mechanism : Overheat, Overcurrent, short circuit protection
Tip: To have enough output power if the audio input is sufficient and the supply voltage/current is sufficient. The power supply voltage is higher and the relative power will be larger. The speakers with different impedances will have different output power. In the case of sufficient voltage and current, the larger the ohms of the horn, the smaller the relative sound power. Please pay attention!
Power supply voltage:
12V—–8Ω/20W+20W, 4Ω/40W+40W
15V—–8Ω/35W+35W, 4Ω/60W+60W
19V—–8Ω/55W+55W, 4Ω/80W+80W
24V—–8Ω/70W+70W, 4Ω/100W+100W
