نحوه اتصال

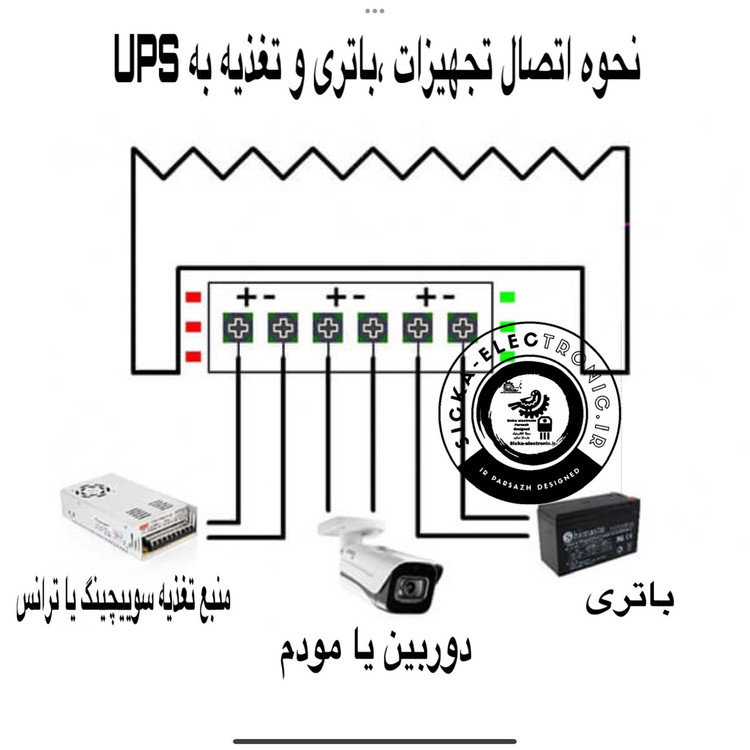

نحوه اتصال دوربین،باتری و تغذیه با رعایت قطبین مشابه تصویر میباشد
ولتاژ باتری
باتری ۱۲ ولت یو پی اس
ولتاژ منبع تغذیه
حد اکثر ۱۳.۵ ولت و حد اقل ۱۲.۵ ولت
ولتاژ خروجی جهت مودم در OUT
12 ولت که به دوربین یا مودم ۱۲ ولت وصل میشود
نکته
لطفا پتانسیومتر های دیگر روی برد را دستکاری نکنید و به حالت پیشفرض تنظیم شده مناسب میباشد(مسئولیت عواقب به عهده مصرف کننده میباشد )کالا تنظیم شده ارسال میشود.
نکته۲
استفاده از این ماژول نیاز به سطح متوسط اطلاعات و مهارت الکترونیکی جهت نصب و راه اندازی دارد
*****
خرید شامل ماژول مدیریت تغذیه بدونه وقفه یا همان ماژول UPS با ورودی ۱۲ ولت dc و خروجی ۱۲ ولت میباشد
*******
برای راه اندازی این ماژول نیاز به منبع تغذیه سوییچنیک با ولتاژ ۱۲.۵ تا ۱۳ ولت دارید
سلام
ماژول یو پی اس ۱۲ ولت مناسب دوربین های مدار بسته در دفتر یا مغازه و یا ویلا بدونه قطعی با کیفیت بالا
،بدونه قطعی با اتصال یک باتری و یک منبع تغذیه سوییچینگ همیشه مودم و دوربین حتی در نبود برق در دست رس خواهد بود
لطفا توجه داشته باشید استفاده و راه اندازی این ماژول نیاز به سطح اطلاعات متوسط در الکترونیک داشته و در صورت عدم آگاهی در نصب و اتصال نادرست ورودی وخروجی ها و یا قطبین باتری ماژول آسیب جدی خواهد دید.
توجه کنید که راهنمای این ماژول محل نصب باتری ۱۲ ولت ،منبع تغذیه ۱۳.۵ ولت و خروجی ۱۲ ولت جهت دوربین مدار بسته یا مودم و یا هر دستگاه ۱۲ ولت قابل نصب به این دستگاه با رعایت حداکثر جریان ماژول روی برد حک و چاپ شده و در یک عکس هم در سایت قرار گرفته ایت که حتما باید رعایت شود.
با تشکر
سیکا الکترونیک
این دستگاه یک UPS (منبع تغذيه بدون وقفه) با ولتاژ کاری 12 ولت و جریان خروجی حداکثر 15 آمپر می باشد.
این دستگاه قابلیت شارژ باتری های نوع خشک (Sealed Lead Acid) 12 ولتی را داراست. عملکرد دستگاه به این گونه می باشد که ولتاژ اعمال شده به ورودی آن، علاوه بر شارژ باتری، عیناً به خروجی دستگاه منتقل می شود و در هنگام قطع برق ورودی، دستگاه بلادرنگ و بدون هیچ تاخیری باتری را به خروجی وصل می نماید.
به کمک این دستگاه و یک منبع تغذیه صنعتی 12 ولتی و یک باتری 12 ولتی شما قادر خواهید بود دستگاه برق اضطراری 12 ولت قابل حملی برای خود بسازید.
موارد استفاده : تامین برق دوربین های مدار بسته، رکوردر های دوربین، مودم های ADSL ، لامپ های LED و همه دستگاه هایی که با ولتاژ 12 کار می کنند.
