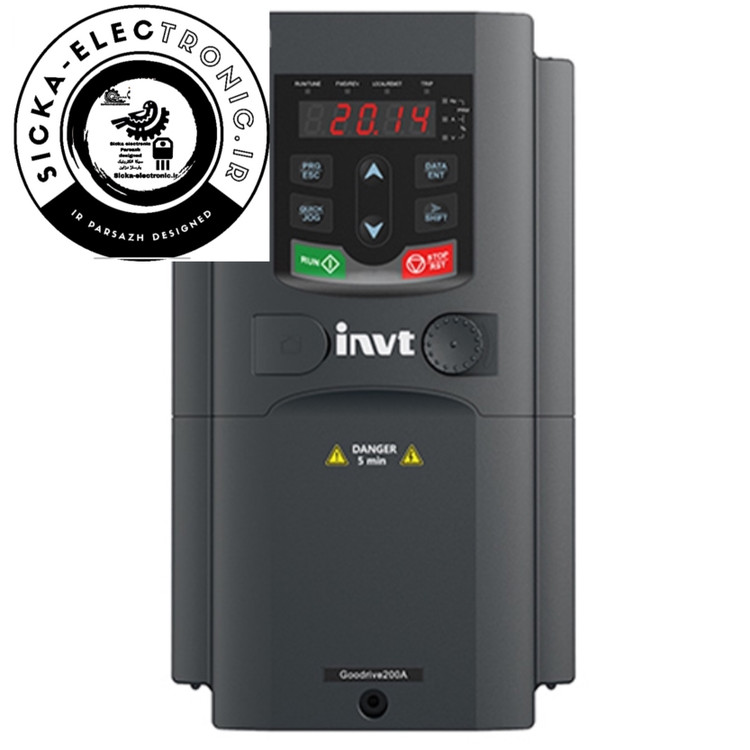

درایور و اینورتر سه فاز اینوت 5.5 کیلووات (7HP) سری فوق سنگین کار مدل GD200A-G/P

3ph GD200A-G/P invt
برند:Invt

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09361979809
مشخصات

نوع درایور

اینورتر و درایور سه فاز

توان

۵.۵ کیلو وات /۷.۵ اسب

ویژگی ۱

کنترلر PID حرفه ای با امکان کنترل دقیق

ویژگی ۲

قابلیت تحمل %150 اضافه بار دائمی و %200گشتاور

درجه حفاظت

IP20

تعداد do

2

تعداد ai

2

تعدادao

2

تعداد di

9

جریان خروجی

۱۴ آمپر

ولتاژ ورودی

۳۸۰ ولت

فرکانس

۴۰۰ هرتز

مقاومت ترمز

بله

ولتاژ خروجی

۴۰۰ ولت

وزن

۴۱۰۰ گرم

توضیحات



سلام



مشخصات فنی اینورتر اینوت GD200A

اینورتر سه فاز اینوت GD200A از طریق دو مد کنترلی وکتور و V/F، کنترل و محافظت از موتورهای سه فاز آسنکرون را انجام می دهد و همچنین دارای مشخصه Dual Rating مناسب برای هر دو کاربری پمپ و فن (نوع P) و کاربری سنگین (نوع G) می باشد.



آپشن Water Supply

در اینورتر اینوت GD200A با استفاده از این آپشن و تنظیم پارامترهای مربوط به آن، یک پمپ را به عنوان پمپ اصلی و دور متغیر و دو پمپ دیگر را به عنوان پمپ کمکی در دور ثابت می توان کنترل کرد. همچنین از ترانسمیتر فشار بدون استفاده از هیچ کارتی به عنوان فیدبک فشار استفاده می کنیم.





مدل بار گشتاور متغیر بار گشتاور ثابت
توان خروجی (کیلووات) جریان ورودی (آمپر) جریان خروجی (آمپر) توان خروجی (کیلووات) جریان ورودی (آمپر) جریان خروجی (آمپر)
GD200A-0R7G-4 - - - 0.75 3.4 2.5
GD200A-1R5G-4 - - - 1.5 5 3.7
GD200A-2R2G-4 - - - 2.2 5.8 5
GD200A-004G/5R5P-4 5.5 19.5 14 4 13.5 9.5
GD200A-5R5G/7R5P-4 7.5 25 18.5 5.5 19.5 14
GD200A-7R5G/011P-4 11 32 25 7.5 25 18.5
GD200A-011G/015P-4 15 40 32 11 32 25
GD200A-015G/018P-4 18.5 45 38 15 40 32
GD200A-018G/022P-4 22 56 45 18.5 47 28
GD200A-022G/030P-4 30 70 60 22 56 45
GD200A-030G/037P-4 37 80 75 30 70 60
GD200A-037G/045P-4 45 94 92 37 80 75
GD200A-045G/055P-4 55 128 115 45 94 92
GD200A-055G/075P-4 75 160 150 55 128 115
GD200A-075G/090P-4 90 190 180 75 160 150
GD200A-090G/110P-4 110 225 215 90 190 180
GD200A-110G/132P-4 132 265 260 110 225 215
GD200A-132G/160P-4 160 310 305 132 265 260
GD200A-160G/185P-4 185 345 340 160 310 305
GD200A-185G/200P-4 200 385 380 185 345 340
GD200A-200G/220P-4 220 430 425 200 385 380
GD200A-220G/250P-4 250 485 480 220 430 425
GD200A-250G/280P-4 280 545 530 250 485 480
GD200A-280G/315P-4 315 610 600 280 545 530
GD200A-315G/355P-4 355 625 650 315 610 600
GD200A-355G/400P-4 400 715 720 355 625 650
GD200A-400G-4 - - - 400 715 720
GD200A-450G-4 - - - 450 840 820
GD200A-500G-4 - - - 500 890 860







مشخصات ورودی ولتاژ (ولت) سه فاز 380 (%15-) تا 440 ولت (%10+)
جریان (آمپر) به جدول جریان و توان مراجعه شود.
فرکانس (هرتز) 50 یا 60 هرتز، محدوده مجاز: 47 الی 63
مشخصات خروجی ولتاژ (ولت) از ولتاژ 0 تا ولتاژ ورودی
جریان (آمپر) به جدول جریان و توان مراجعه شود.
توان (کیلووات) به جدول جریان و توان مراجعه شود.
فرکانس (هرتز) 0 الی 400
مشخصات کنترلی مد کنترلی مد کنترلی SVC و SVPWM
گشتاور راه اندازی برای موتور آسنکرون: 150% در فرکانس 0.5 هرتز در مد کنترلی SVC
ماکزیمم فرکانس خروجی 400 هرتز
نسبت تنظیم سرعت برای موتور آسنکرون: نسبت 1:100 در مد کنترلی SVC ( کنترل برداری حلقه باز)
ظرفیت اضافه بار با توجه به نوع بار (بار گشتاور ثابت، بار گشتاور متغیر) نوع بار G: گشتاور ثابت
قابلیت تحمل اضافه بار تا:
150 درصد جریان نامی به مدت 1 دقیقه
180 درصد جریان نامی به مدت 10 ثانیه
200 درصد جریان نامی به مدت 1 ثانیه
نوع بار P: گشتاور متغیر
قابلیت تحمل اضافه بار تا:
120 درصد جریان نامی به مدت 1 دقیقه
180 درصد جریان نامی به مدت 10 ثانیه

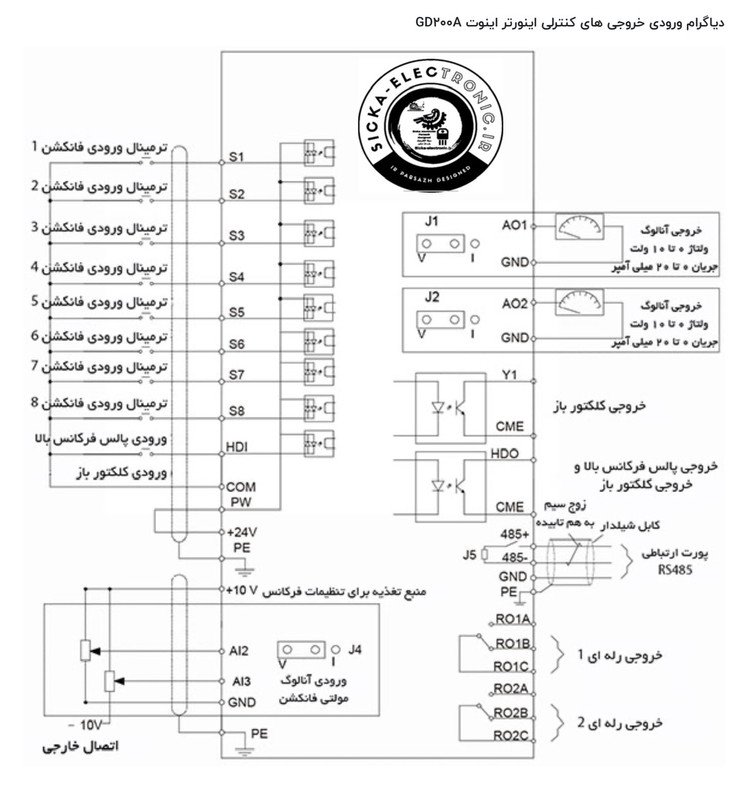

تعداد ورودی و خروجی های آنالوگ 1 ورودی 0 تا 10 ولت، 0 تا 20 میلی آمپر (AI2) و 1 کانال ورودی 10- تا 10+ ولت (AI3)
2 خروجی 0 تا 10 ولت، 0 تا 20 میلی آمپر(AO1,AO2)
تعداد ورودی و خروجی های دیجیتال 8 ورودی با فرکانس حداکثر 1 کیلو هرتز و 1 ورودی و 1 خروجی سرعت بالا با فرکانس 50 کیلوهرتز
1 خروجی  ترانزیستوری Y1 و 2 خروجی قابل برنامه ریزی رله ای RO1, RO2

شرایط

محیط نصب

 دما: 10- تا 50 درجه سانتی گراد (برای دماهای بالای  40 درجه به ازای هر درجه افزایش حرارت 3 درصد از توان اینورتر کم می شود.)
ارتفاع: 0 الی 1000 متر (برای ارتفاع بالای 1000 متر، به ازای هر 100 متر 1 درصد از توان اینورتر کم می شود.)
رطوبت: رطوبت محیط باید کم تر از 90 درصد باشد.
روش نصب دیواری، فلنجی و ایستاده روی زمین
درجه حفاظت بدنه IP 20
