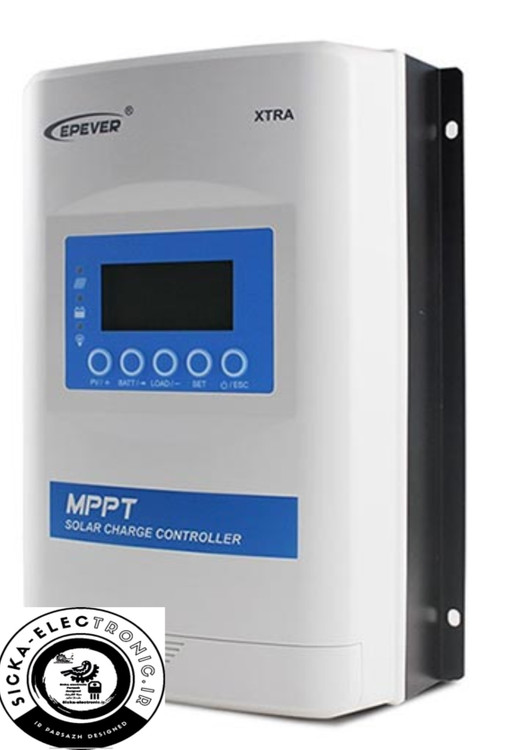

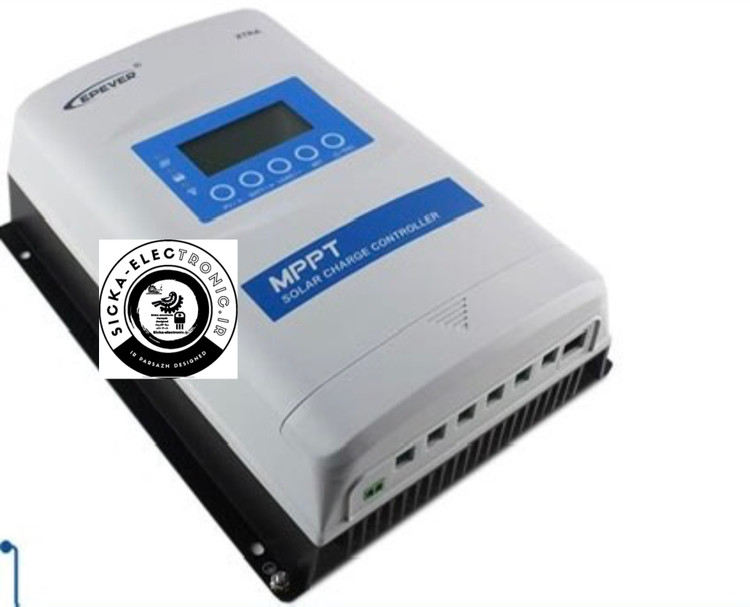

کنترل شارژ خورشیدی mppt ۴۰ آمپر سری اکسترا ای پی با پنل پنج دکمه /کامل ترین نمایشگر پارامتر های شارژ خورشیدی/شارژ کنترلر ۴۰ آمپر MPPT
Solar mppt charge controler epever 40A /model:xtra40a-12/24
برند:چینی با کیفیت بالا
توضیحات
سلام
معرفی کامل شارژ کنترلر 40 آمپر MPPT مدل xtra برند EPEVER
این شارژ کنترلر تا حداکثر 40 آمپر را به عنوان ورودی از پنل خورشیدی میپذیرد و باتری را با ماکسیمم ولتاژ مورد نیاز ولت شارژ میکند. تکنولوژی این سری از شارژ کنترلر MPPT است، این تکنولوژی جریان و ولتاژ پنل خورشیدی را در هر لحظه برای ردیابی بیشینه توان تغییر میدهد. بنابراین راندمان بالاتری نسبت به PWM دارد.
این سری از شارژ کنترلرهای EPEVER دارای سه نوع نمایشگر هستند که بسته به نیاز میتوانید از مدل بدون LCD و یا با LCD با دکمه استفاده کنید. این مدل دارای ولتاژ انتخاب اتومات 12 و 24 برای باتری میباشد

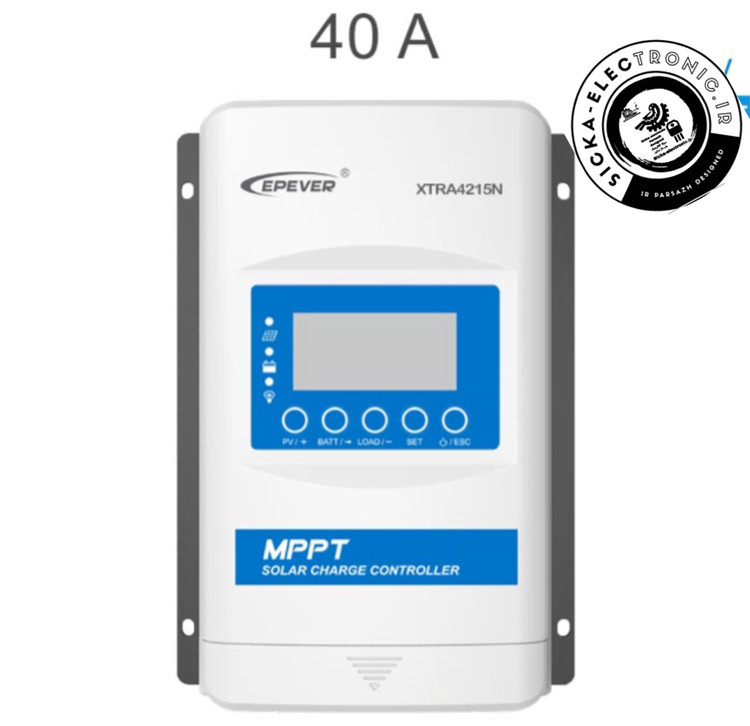

ابعاد شارژ کنترلر 40 آمپر MPPT مدل XTRA4215 برابر با 255 – 187 – 76 میلیمتر است و 2070 گرم وزن دارد.
ویژگی های کیفی شارژ کنترلر 40 آمپر MPPT مدل xtra برند EPEVER
– تکنولوژی پیشرفته MPPT
– راندمان ردیابی بالا بیش از 99.4%
– بیشترین راندمان تبدیل 98%
– سرعت ردیابی بالا
– پورت RS-485
– تابع برنامه ریزی کامل با نرم افزار و ریموت کنترل
– قابلیت شارژ هوشمند باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– نمایشگر LCD برای وضعیت پنل و باتری و لود (قابل انتخاب)

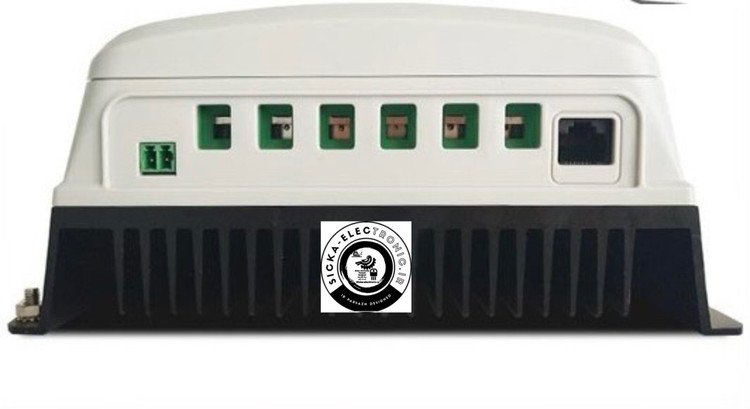

– پورت COM
– پورت سنسور دمای باتری
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– تابع تایمر لود
حفاظت های الکترونیکی شارژ کنترلر 40 آمپر xtra برند EPEVER
حفاظت الکترونیکی شامل
مجموعهای کامل از حفاظتها در این سیستم مورد استفاده قرار گرفته است ، برای آرایه رله جریان زیاد، اتصال کوتاه و پولاریته معکوس، برای بار اضافه بار و اتصال کوتاه، برای باتری شارژ و دشارژ بیش از حد و پولاریته معکوس:
- PV short circuit protection
- PV reverse polarity protection
- Battery over voltage protection
- Battery over discharge protection
- Battery reverse polarity protection
- Load short circuit protection
- Load overload protection
- Overheating protection
- PV over current alarm protection
- Battery overcharge protection
ویژگیهای کمی شارژ کنترلر خورشیدی 40 آمپر MPPT مدل xtra برند EPEVER
| xtra |
Type |
| 12/24VDC Auto | Nominal Voltage System |
| 40A | Rated Charge Current |
| 40A | Rated Discharge Current |
| 8 ~ 32V | Battery input voltage range |
| 150V (Min Temp) / 138V ( 25°C) | Max PV open circuit Voltage |
| ≤14mA(12V) ≤15mA(24V) |
Self Consumption |
| RS485 interface / MT50 | Communication |
| 60S (Default) | LCD backlight time |
| 520W(12V) 1040W(24V) | Maximum PV input Power |
| 5VDC/200mA | RS485 interface |
| 255 -187 -76 mm | Overall Dimension |
| 16mm2 | Terminal Size |
| 2.07kg | Net Weight |
| IP33 | Enclosure |
نقد و بررسی
سلام
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع میشوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
جمع بندی
شارژ کنترلر 40 آمپر 12/24 ولت مدل xtra برند EPEVER دارای تکنولوژی MPPT است. این شارژ کنترلر در واقع انقلابی در میان کنترلرهای EPEVER است چرا که در آمپراژ و توان ورودی بالا نیز قدرت دارد و در ابعاد بالاتر میتوان تا حداکثر 5 کیلووات پنل خورشیدی را به آن متصل کرد.
از مزیت های این مدل میتوان به حفاظت بیشتر و تنوع ورودی بالاتر اشاره کرد.
