گیج باتری از نوع LED بارگرافی مناسب باتری اتومبیل و UPS / ماژول بارگراف نمایشگر درصد شارژ باتری با LED /کیفیت مناسب و دقیق و مناسب باتری اتومبیل و یو پی اس و پروژه های اینورتر

سلام

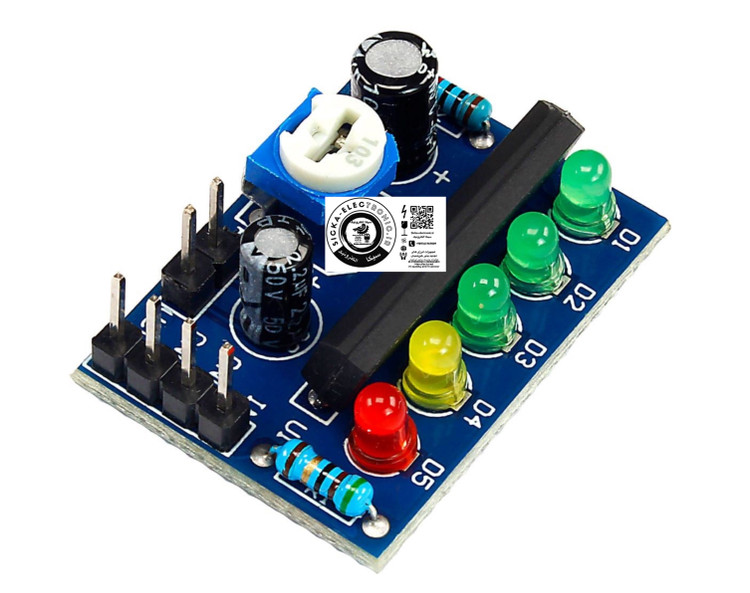

ماژول نمایشگر درصد شارژ باتری

یک ماژول دقیق برای نظارت بر سطح ولتاژ است که با استفاده از نمایشگر LED بصری عمل می‌کند. این ماژول از تراشه خطی در هسته خود بهره می‌برد و قادر به پشتیبانی از سیگنال‌های AC و DC با قابلیت تنظیم حساسیت می‌باشد. این ماژول برای کاربردهایی مانند نظارت بر سطح باتری DC یا پیاده‌سازی یک متر VU برای سیگنال‌های صوتی مناسب است و نمایشگر LED نقطه‌ای لگاریتمی دقیقی را ارائه می‌دهد.

مشخصات فنی ماژول نمایشگر درصد شارژ باتری

• ولتاژ تغذیه: 3.5 ولت تا 12 ولت
• قابلیت تنظیم سطح: دارد
• کنترل سیگنال: پشتیبانی از سیگنال‌های AC و DC، قابل انتخاب از طریق جامپر
• ابعاد برد PCB: 29 × 21 میلی‌متر
• دمای ذخیره‌سازی: -40 تا 125 درجه سانتی‌گراد
• دمای عملیاتی: -20 تا 80 درجه سانتی‌گراد
• نمایشگر LED: 5 نقطه LED (3 سبز، 1 زرد، 1 قرمز)
• دامنه اندازه‌گیری ولتاژ: قابل تنظیم از طریق پتانسیومتر یک دور

نحوه استفاده از ماژول نمایشگر درصد شارژ باتری

اتصال برق: VCC را به منبع تغذیه بین 3.5 تا 12 ولت متصل کنید.

اتصال ولتاژ ورودی: ولتاژ مورد نظر را به پین IN متصل کنید.

اتصال زمین: یکی از پین‌های GND را به زمین متصل کنید.

انتخاب AC/DC:

• برای سیگنال‌های AC، جامپر را خاموش بگذارید.
• برای سیگنال‌های DC، جامپر را روشن کنید تا خازن کوتاه شود.

تنظیم حساسیت:

• از پتانسیومتر یک دور برای تنظیم دامنه ولتاژ برای نمایشگر LED استفاده کنید.

راهنمای استفاده

1. باتری خود را به‌طور کامل شارژ کنید.
2. منبع تغذیه را به پین‌های VCC و GND متصل کنید.
3. سر مثبت و منفی باتری را به ترتیب به پین‌های IN و GND متصل کنید.
4. پتانسیومتر را بچرخانید تا تمام LEDها روشن شوند.
5. پتانسیومتر را دوباره تنظیم کنید تا یکی از LEDها خاموش شود.
6. پتانسیومتر را به گونه‌ای تنظیم کنید که تمام LEDها دوباره روشن شوند.

دیتاشیت ماژول نمایشگر درصد شارژ باتری

The Power Level Indicator Module is designed for precise voltage level monitoring using a visual LED indicator. With the  mudulechip at its core, it supports both AC and DC signals and allows adjustable sensitivity. This module is ideal for applications such as monitoring DC battery levels or implementing a VU meter for audio signals, providing an accurate logarithmic LED dot display.

Specifications of battery Power Level Indicator Module

• Chip: KA2284
• Supply Voltage: 3.5V - 12V
• Adjustable Level Magnitude: Yes
• Signal Control: AC and DC signals, selectable via jumper

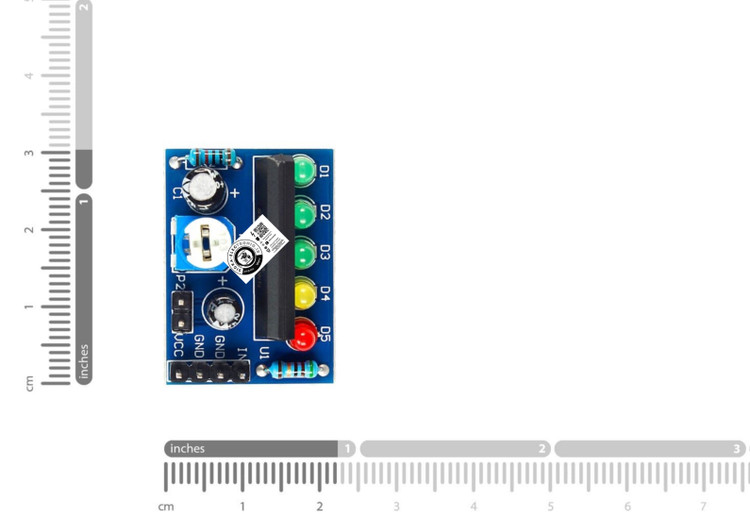

• PCB Dimensions: 29 x 21 mm
• Storage Temperature: -40 ~ 125°C
• Operating Temperature: -20 ~ 80°C
• LED Display: 5-dot LED indicator (3 green, 1 yellow, 1 red)
• Voltage Measurement Range: Adjustable via single-turn potentiometer

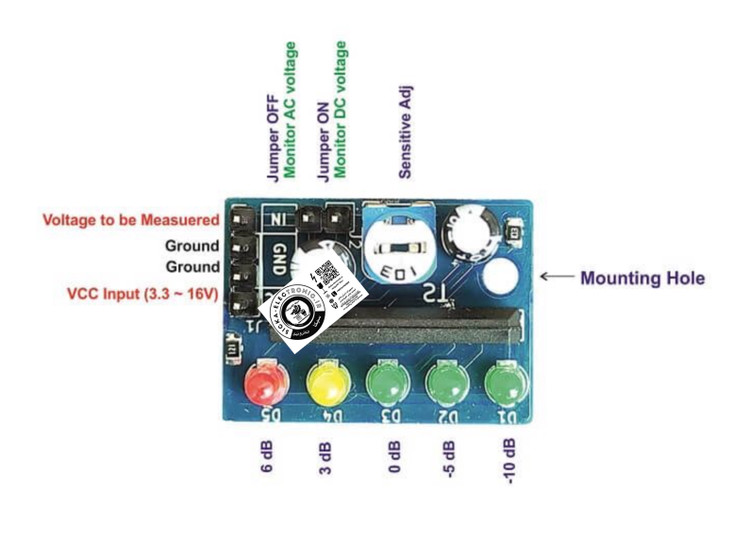

How to Use this module Power Level Indicator Module

Using the Module

1. Power Connection: Connect VCC to a power source between 3.5V and 12V.
2. Input Voltage Connection: Connect the voltage to be measured to the IN pin.
3. Ground Connection: Connect one of the GND pins to the ground.

4. AC/DC Selection:

   • For AC signals, leave the jumper OFF.
   • For DC signals, place the jumper ON to short the capacitor.
5. Adjust Sensitivity: Use the single-turn potentiometer to set the voltage range for the LED display.

Example Use Case

1. Fully charge your battery.
2. Connect the power supply to the VCC and GND pins.
3. Connect the positive and negative ends of the battery to the IN and GND pins respectively.
4. Turn the potentiometer until all the LEDs light up.
5. Adjust the potentiometer back until one of the LEDs turns off.
6. Fine-tune the potentiometer to turn all the LEDs back on.
