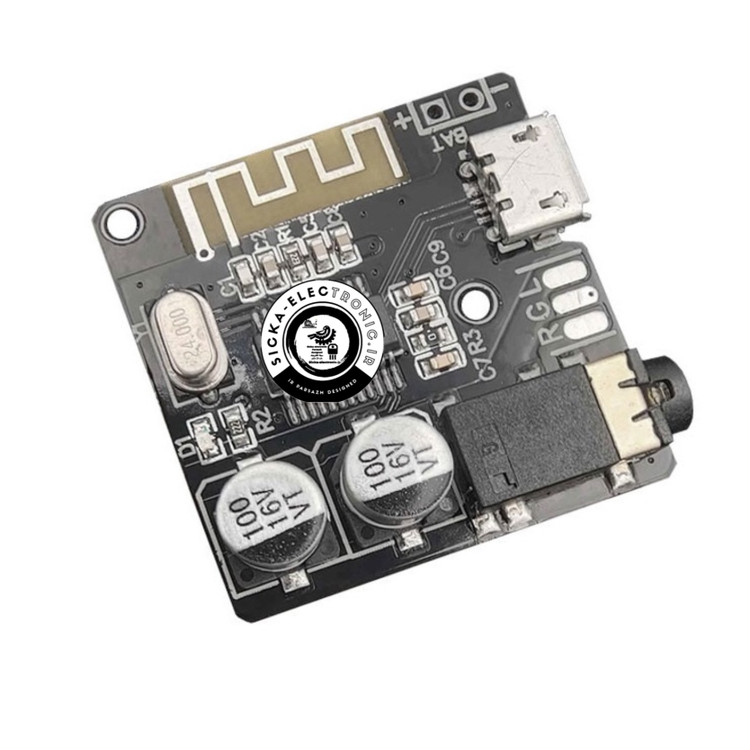

ماژول گیرنده بلوتوث صوتی/ دیکدر بلوتوث صوتی-دارای خروجی استریو -کیفیت خوب-با پشتیبانی از بلوتوث نسخه ۵

ماژول بلوتوث -با خروجی AUX



دستورالعمل :
پس از روشن شدن برق، نشانگر قرمز روشن می شود و وارد حالت بلوتوث می شود. (انگلیسی) “دستگاه بلوتوث آماده جفت شدن است” نمایش داده می شود که نشان می دهد حالت بلوتوث وارد شده و منتظر جفت شدن است.″جستجو شده توسط بلوتوث تلفن همراه، نام دستگاه برد رمزگشایی است.روی اتصال کلیک کنید، برد رسیور می گوید “دستگاه بلوتوث با موفقیت وصل شد”، نشان می دهد که برد رسیور و تلفن همراه با موفقیت وصل شده اند، می توانید صدا پخش کنید.

——————————————

Product name                                         MP3 Bluetooth decoder board



USB powered                                          Universal Micro USB 5V power supply

Power supply                                          3.7~5V

Signal to noise ratio                                 90db

THD+N                                                  -70db

Crosstalk                                               -86db

DNR                                                      91db

Support configuration                              A2DP/AVCTP/AVDTP/HFP

Service Level                                          >5 meters



Product description

Bluetooth 4.0 4.1 4.2 5.0 support, support for automatic connection,

WAV+APE+FLAC+MP3 lossless decoding, stereo output.

1.Parameter characteristics
Power Supply: 3.7-5V
SNR：90dB
THD+N：-70dB
Crosstalk：-86dB
DNR：91dB
Support Profile：A2DP/AVCTP/AVDTP/AVRCP/HFP
LOS：>15m

2.Interface details
USB powered
Universal Micro USB 5V power supply

3.7-5V Supply
External 3.7-5V lithium battery power conversion

LED indicator
Bluetooth mode long blue light

3.5mm stereo audio interface
Standard 3.5mm interface, output stereo sound source, in headphones, connect amplifiers and other devices

Instructions:
After the power is turned on, the blue indicator lights up and enters the Bluetooth mode; the English “The bluetooth device is ready to pair” is displayed, indicating that the Bluetooth mode is entered and waiting for pairing; the “VHM-314” searched by the mobile phone Bluetooth is the device name of the decoding board. , Click on the connection, the decoder board prompts “The bluetooth device is connected successfully”, indicating that the decoder board and the mobile phone are connected successfully, you can play music. As shown below

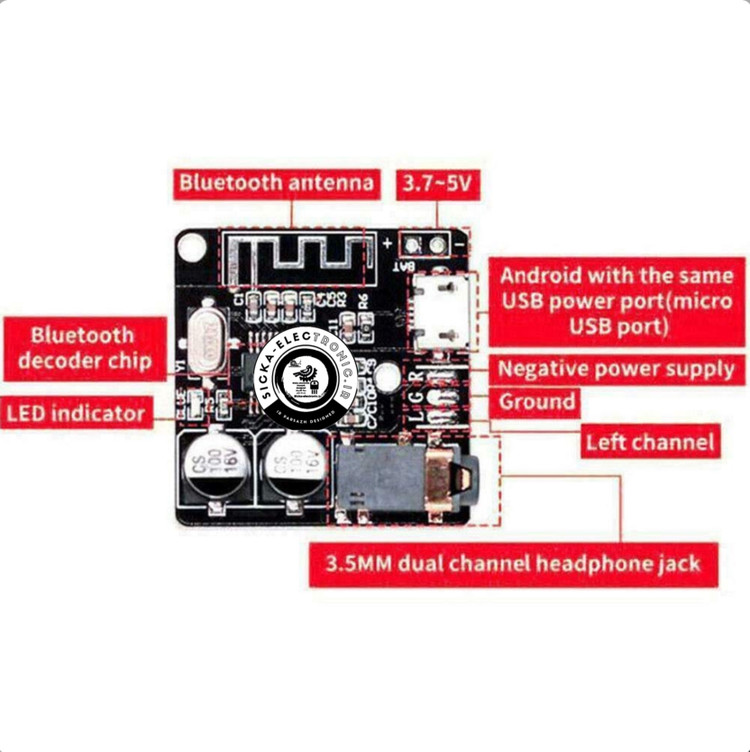

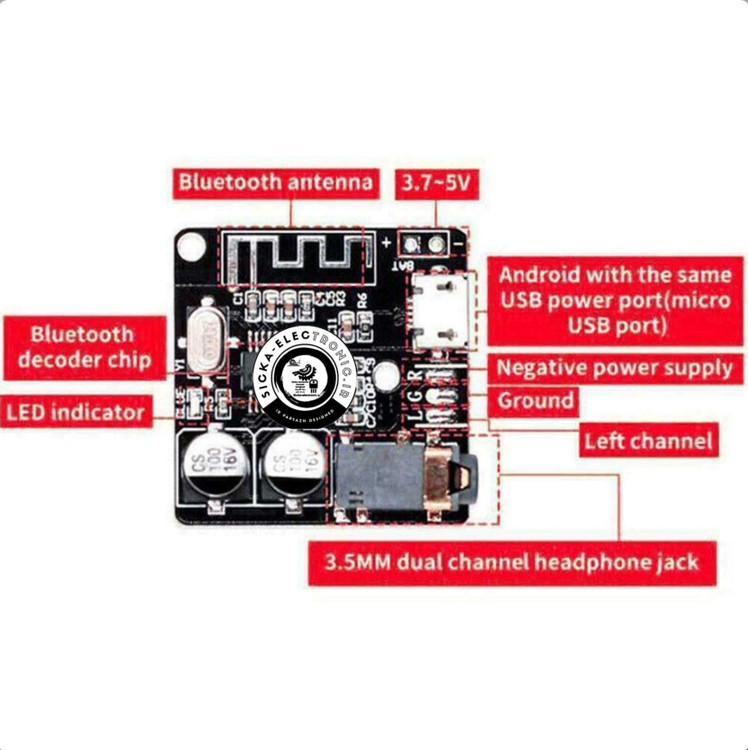

​Functions and interfaces defination:

1.Parameter characteristics

Power Supply 3.7-5V
SNR 90dB
THD+N -70dB
Crosstalk -86dB
DNR 91dB
Support Profile A2DP/AVCTP/AVDTP/AVRCP/HFP
LOS >15m

2.Interface details

USB powered Universal Micro USB 5V power supply
3.7-5V Supply External 3.7-5V lithium battery power conversion
LED indicator Bluetooth mode long blue light
3.5mm stereo audio interface Standard 3.5mm interface, output stereo sound source,

in headphones, connect amplifiers and other devices.
