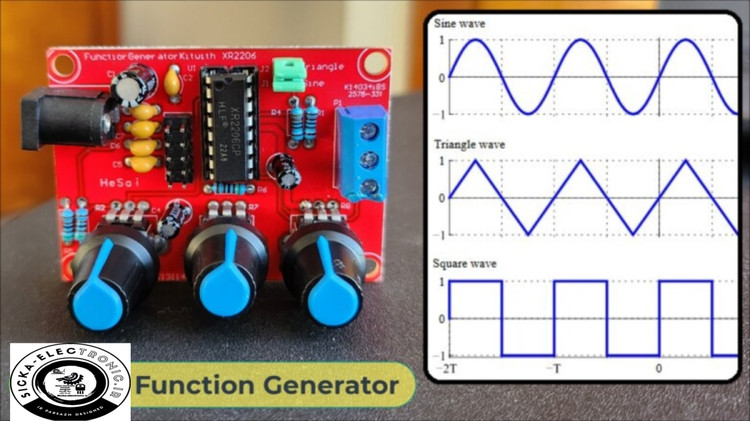

ماژول فانگشن ژنراتور با باکس شفاف نمونه مونتاژ شده کامل/سه پارامتری /۱ هرتز تا ۱ مگاهرتز /ساده و کاربردی با قابلیت تولید فرکانسهای مربعی ،سینوسی،مثلثی/کیفیت مناسب
نکته
این خرید فقط شامل ماژول(برد) فانگشن میباشد
نکته*
این موژول برای استفاده نیاز به سطح اطلاعات نیمه حرفه ای و حرفه ای میباشد لطفا بعد ازبررسی کامل خرید کنید چون امکان مرجوعی ندارد
نکته ۲
اینپماژول فقط فانگشن است و نمایشگر ندارد/
*****

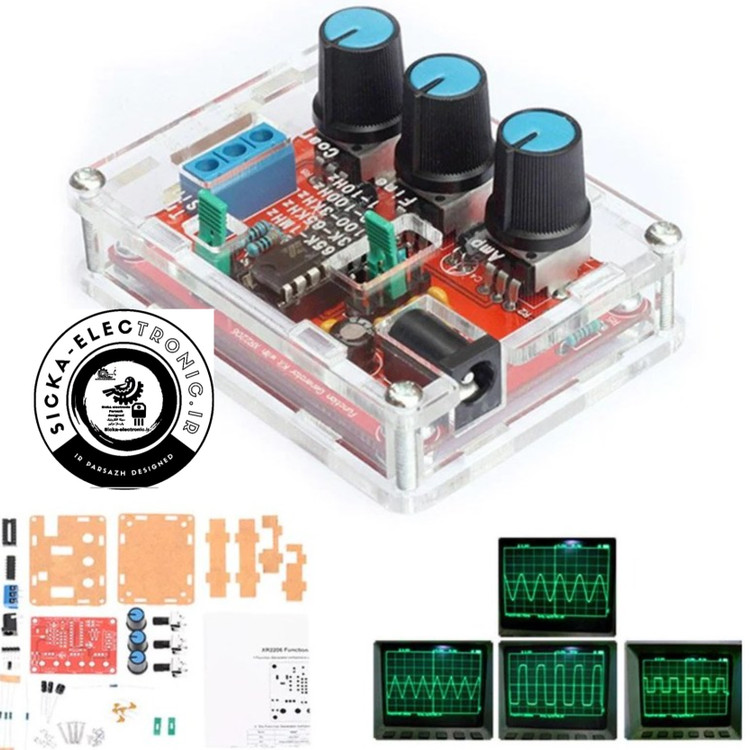

در مجموعه ما به شکل کیت با راهنمای ساده مونتاژ ارايه میضود که به شکل سفارشی سوکت آیسی و ولومها مونتاژ شده اند
*******
در صورت درخواست و موافقت مجموعه در شرایط عادی این ماژول باذدریافت هزینه مونتاژ میشود
سلام
این موژول برای استفاده نیاز به سطح اطلاعات نیمه حرفه ای و حرفه ای میباشد لطفا بعد ازبررسی کامل خرید کنید چون امکان مرجوعی ندارد(نمونه ارزانتر این ماژول در بازار یافت میشود /لطف در خرید دقت کنید بعد از ثبت سفارش و تایید امکان مرجوعی یا تغییر ندارد)
معرفی
مشخصات کلی ماژول فانکشن ژنراتور

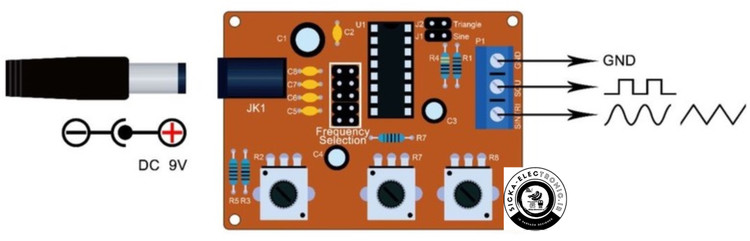

ولتاژ منبع تغذیه: 9 تا 12 ولت DC
شکل موجها: مربعی، سینوسی و مثلثی
امپدانس خروجی: 600 اهم با خطای 10٪
محدوده فرکانس خروجی: 1HZ – 1MHz
موج سینوسی:
دامنه: از 0 تا 3 ولت در ولتاژ تغذیه 9V-DC
اعوجاج: کمتر از 1٪ در 1kHz
همواری: + 0.05dB 1HZ – 100kHz
موج مربعی:
دامنه: 8V (بدون بار) در ورودی 9V-DC
زمان صعود: کمتر از 50ns در 1kHz
زمان فرود: کمتر از 30ns در 1kHz
تقارن: کمتر از 5٪ در 1kHz
موج مثلثی:
دامنه: 0 تا 3V در ورودی 9V-DC
خطی بودن: کمتر از 1٪ (تا 100kHz)
محتویات بسته محصول

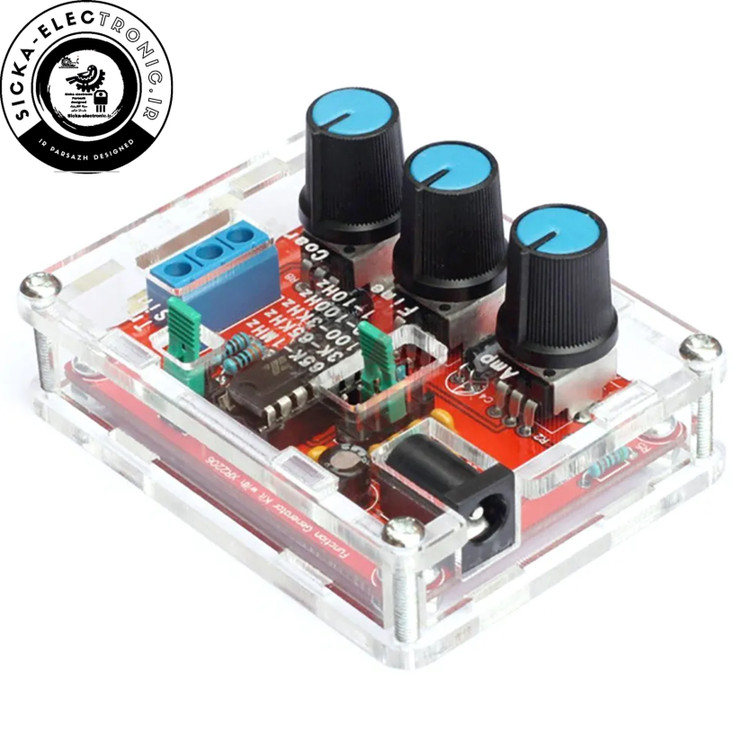

ماژول و باکس شفاف

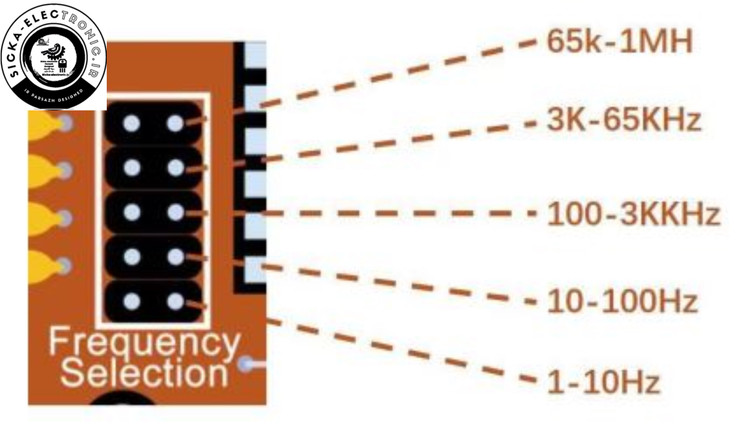

با استفاده از یک سوئیچ پنج حالته میتوانید پنج محدوده فرکانسی را برای خروجی تعیین کنید. در این ماژول از جامپر به جای سوئیچ استفاده شده که باید جامپر را در جای مورد نظر برای تعیین محدوده فرکانس قرار دهید. محدودههای فرکانسی این ماژول عبارتند از:
1Hz-10Hz
10Hz-100Hz
100Hz-3KHz
3KHz-65KHz
65KHz-1MHz

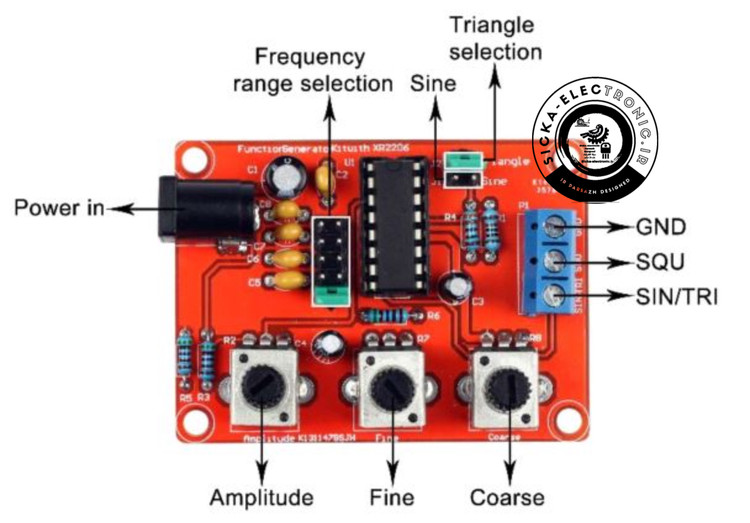

با استفاده از یک جامپر دو حالته میتوانید تعیین کنید که خروجی مدار مثلثی باشد یا سینوسی.
توسط پتانسیومترهای تعبیه شده در مدار نیز میتوان دامنه و خروجی فرکانس را تنظیم کرد.

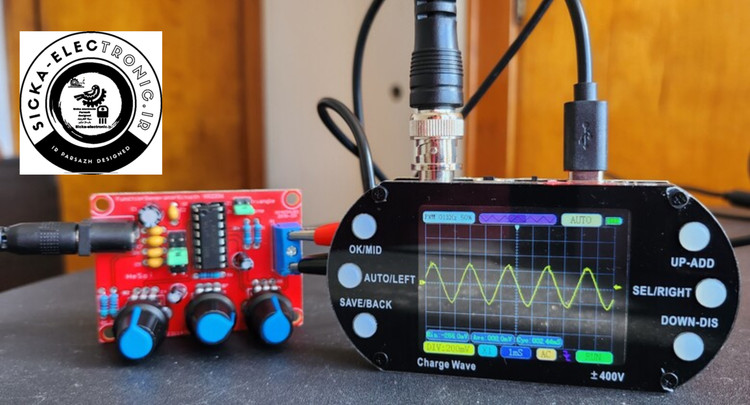

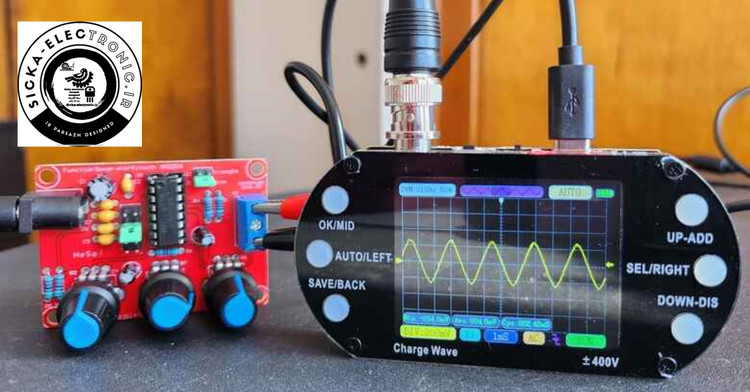

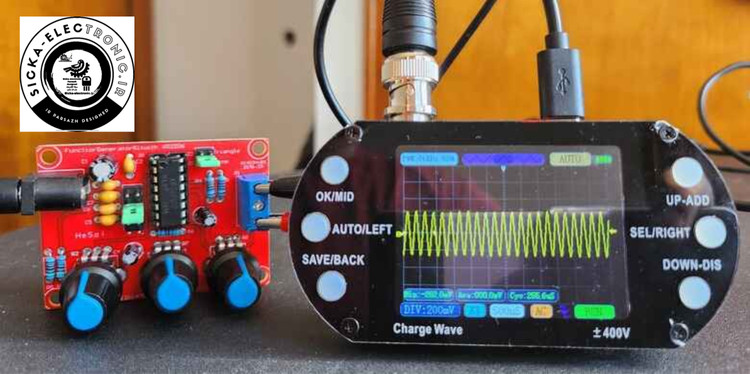

میتوانید برای مشاهده سیگنالهای تولید شده، از اسیلوسکوپ دیجیتال که در سایت سیکا الکترونیک هم موجود است استفاده نمایید و در پروژه های خود که نیاز به تست فرکانسی یا جریان فرکانسی با دامنه متغییر دارند استفاده کنید
با تشکر
سیکا الکترونیک
