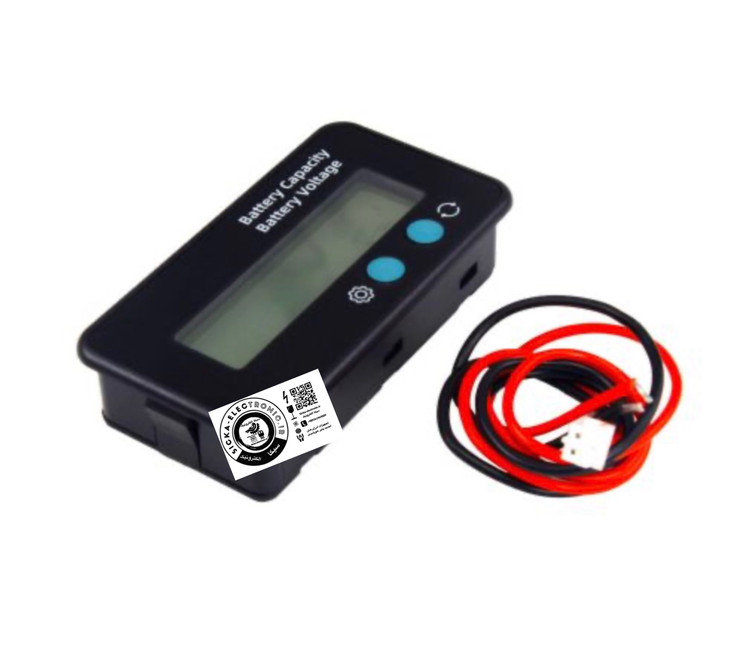

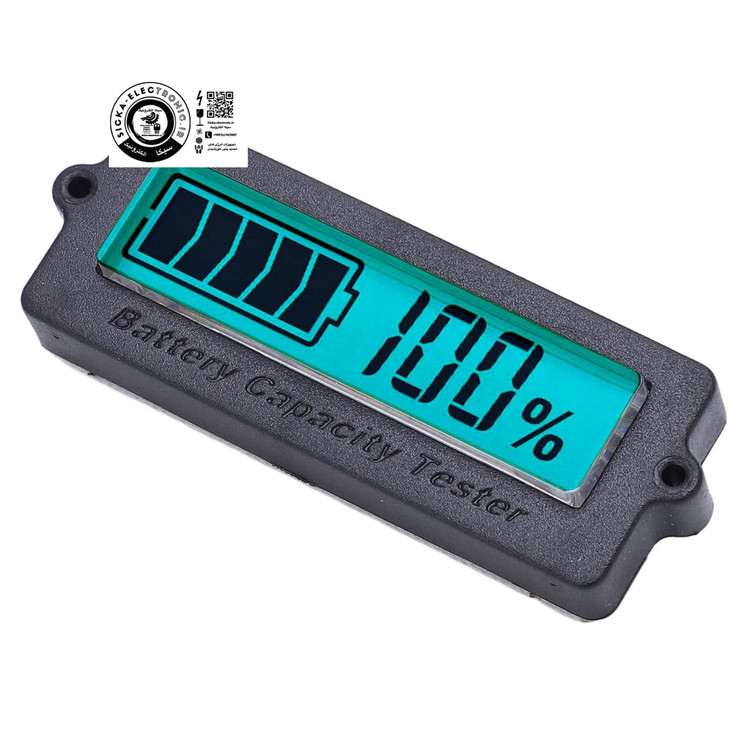

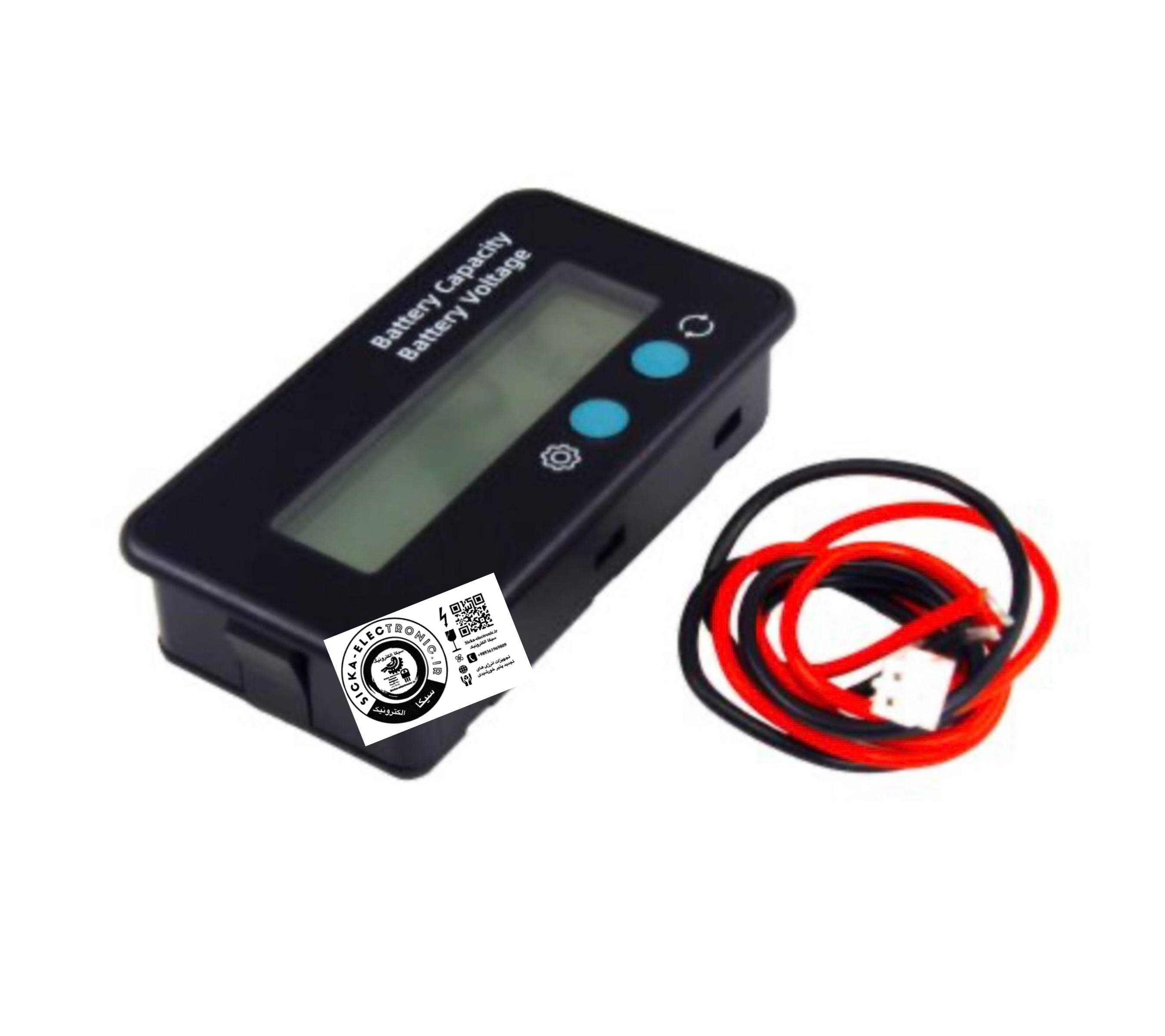

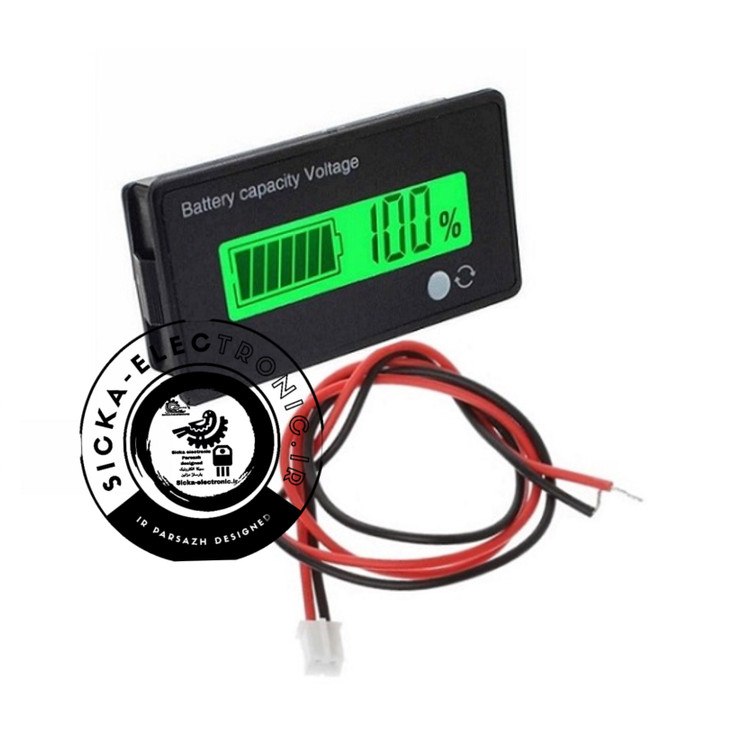

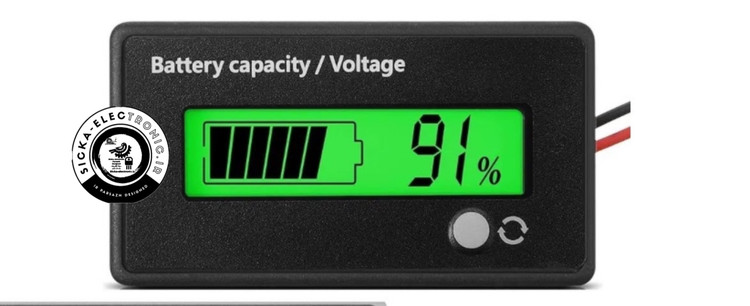

گیج باتری / ماژول نمایشگر میزان شارژ انواع باتری لیتیومی، پلیمری و اسیدی(ups) قابلیت تنظیم تعداد سلول جهت نمایض ظرفیت

Battery capacity tester and battery capacity display
برند:چینی
ندارد

980,000 22%

755,000
مشخصات

اندازه گیری باتری لیتیومی

قابلیت انتخاب تعداد سلول باتری

ویژگی۱

داشتن یک سوپر سوییچ روی دستگاه برای تنظیمات و انتخاب ظرفیت و تعداد باتری اسیدی یا لیتیومی

توضیحات

سلام

مشخصات ماژول نمایشگر ال سی دی شارژ باتری لیتیومی/پلیمری/اسیدی طبق دیتا شیت ارائه شده توسط تولید کننده.

لطفا جهت سهولت استفاده مطالعه نمایید.

ماژولی فوق العاده قدرتمند ،دارای ورودی های متنوع باتری و همچنین کارکرد بین 6 تا 60 ولت،نشانگر درصد شارژ و ست کردن آسان ماژول با نوع باتری و ولتاژ ورودی.

از این ماژول می توان برای باتری های اسیدی/سربی با ولتاژ های:12 و 24 و 36 و 48 ولت استفاده کرد.همچنین برای باتری های لیتیومی از 3 تا 16 سلول و باتری لیتیوم پلیمری از 3.2 ولت تا 48 ولت استفاده کرد.

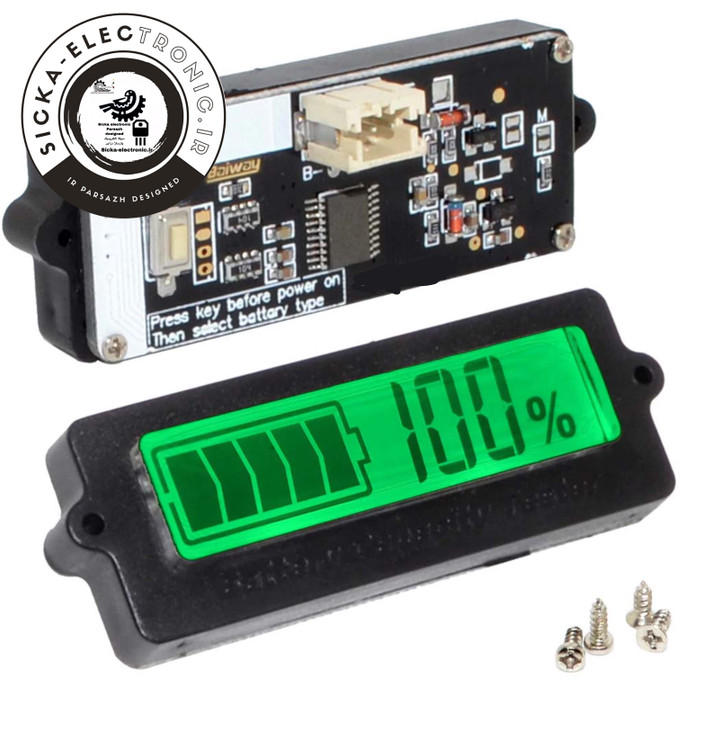

ماژول نمایشگر شارژر باتری های لیتیومی

ویژگی های ماژول نمایشگر ال سی دی شارژ باتری لیتیومی/پلیمری/اسیدی  :

  • ولتاژ ورودی:8 تا 60 ولت
  • اندازه گیری باتری اسیدی:از 12 تا 48 ولت
  • اندازه گیری باتری لیتیومی:از 3 تا 16 سل
  • وزن:40 گرم
  • دارای یک دکمه برای تنظیم نوع باتری و مقدار ورودی
  • دارای نشانگر درصد شارژ
  • دارای نشانگر مقدار ولتاژ
  • ابعاد:60 در 23 میلی متر



Small Battery Meter, Blue Back-Light LCD Battery Capacity Monitor DC 8-63V Digital Battery Tester Automotive, Lithium ion Battery Electric Quantity Detector 12V 24V 36V 48V Lead Acid Battery Status

Panel mount charge meter for Lead Acid or LiPO Lithium batteries.

Blue backlight LCD display.

Select 3-16 Cell Lithium

or

12/24/36/48 Volt Lead Acid

Input: 8-60VDC

Micro connector with 7in. pigtail leads

W: 2-3/8″ H: 15/16″ T: 5/8″ O/A WT: .04

1P: 12V lead-acid battery

2P: 24V lead-acid battery

3P: 36V lead-acid battery

4P: 48V lead-acid battery

5P: Do Not Use

BATTERY TYPE SELECTION:

1-Turn OFF the indicator

2-Press & Hold the Pushbutton Switch on Back

3-Turn the Power ON

4-Release switch, the display will show present

setting Symbols:

“xP” where x is lead-acid battery Voltage

“xC” (3.7V)

“xF”(3.2C Li-Po)

where x is the number of cells

1C/2C: Do Not Use

3C: 3 cell lithium batteries

4C: 4 cell lithium batteries

5C: 5 cell lithium batteries etc through

C16: 16 cell lithium batteries

1F/2F: Do Not Use

3F: 3 cell lithium batteries

4F: 4 cell lithium batteries

5F: 5 cell lithium batteries, etc through

F16: 16 cell lithium batteries

When selection is complete;

Turn OFF Power, Then turn ON power to resume normal monitoring

بعد از ست کردن ماژول برای ذخیره تنظیمات یک بار ماژول را روشن و خاموش کنید.

نقد و بررسی

سلام

در بررسی اولیه

کیفیت ساخت مناسب

سایز بسیار مناسب

کیفیت ال سی دی نمایشگر خوب

نمایش میزان شارژ باتری به درصد جهت سهولت خواندن شارژ باتری

داشتن یک سوپر سوییچ پشت دستگاه برای انتخاب تعداد سلول و نوع سلول باتری و سهولت تنظیمات و تغییر تنظیمات.

خرید محصول جهت سهولت تشخیص میزان شارژ باتری توصیه میشود.

///////////////

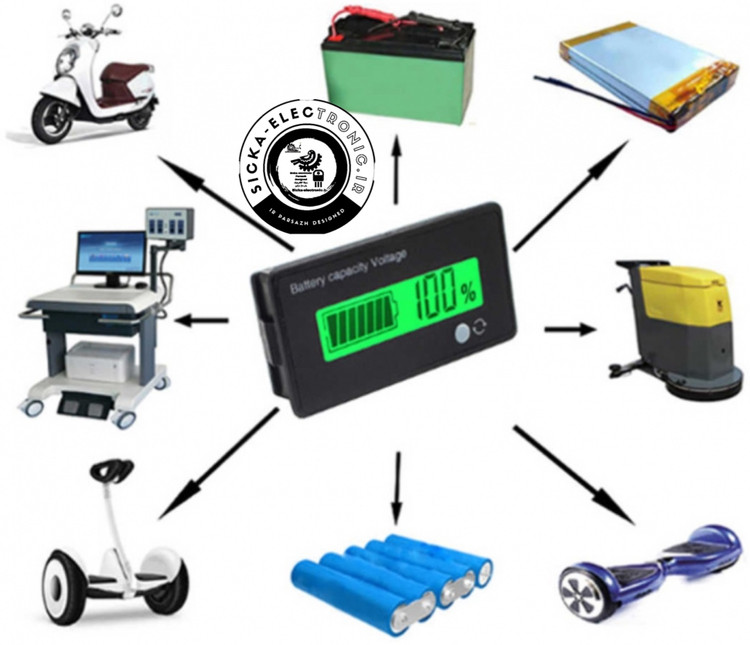

این ماژول برای اندازه گیری میزان شارژ با دقت مناسب، برای انواع باتری های لیتیومی و لید اسید کاربرد دارد، در محدوده ولتاژ 8 تا 70 ولت کار میکند و دارای یک نمایشگر LCD بوده که مقدار ولتاژ را مانند یک ولتمتر دقیق و درصد شارژ باتری را با توجه به نوع باتری، به دو صورت عددی و لوگوی باتری نمایش می دهد.



این ماژول قابل تنظیم بوده و برای انواع باتری های زیر قابل استفاده است:

  • باتری های 48V ،36V ،24V ،12V لید اسید Lead-Acid (ولتاژ نامی باتری لید اسید تک = 12V)
  • باتری های لیتیوم یون از 3 سل تا 15 سل شامل 15S ،14S ،13S ،12S ،11S ،10S ،9S ،8S ،7S ،6S ،5S ،4S ،3S (ولتاژ نامی باتری لیتیوم یون تک = 3.7V)
  • باتری های لیتیوم آهن فسفات Lithium Iron Phosphate (ولتاژ نامی باتری لیتیوم آهن فسفات تک = 3.2V)

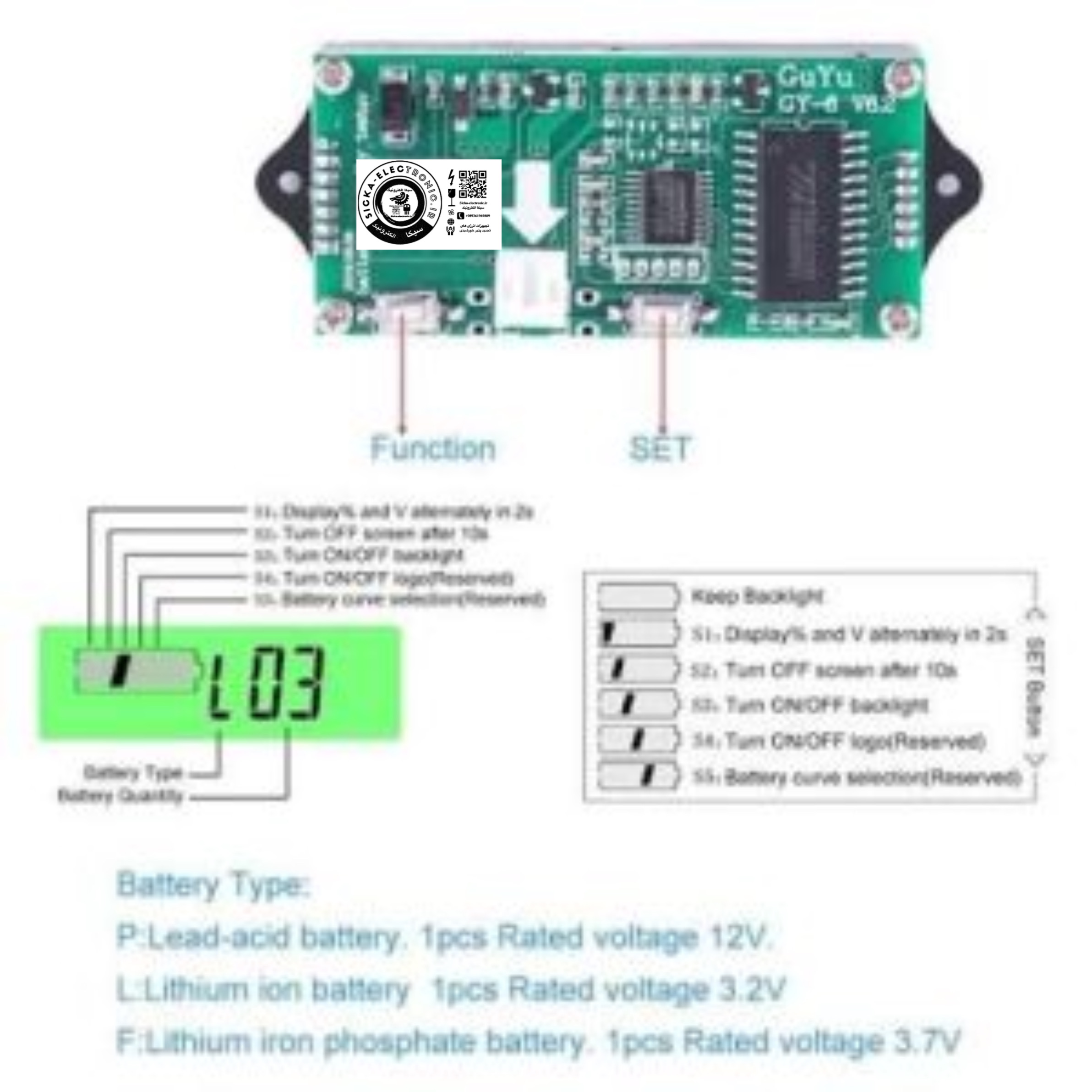

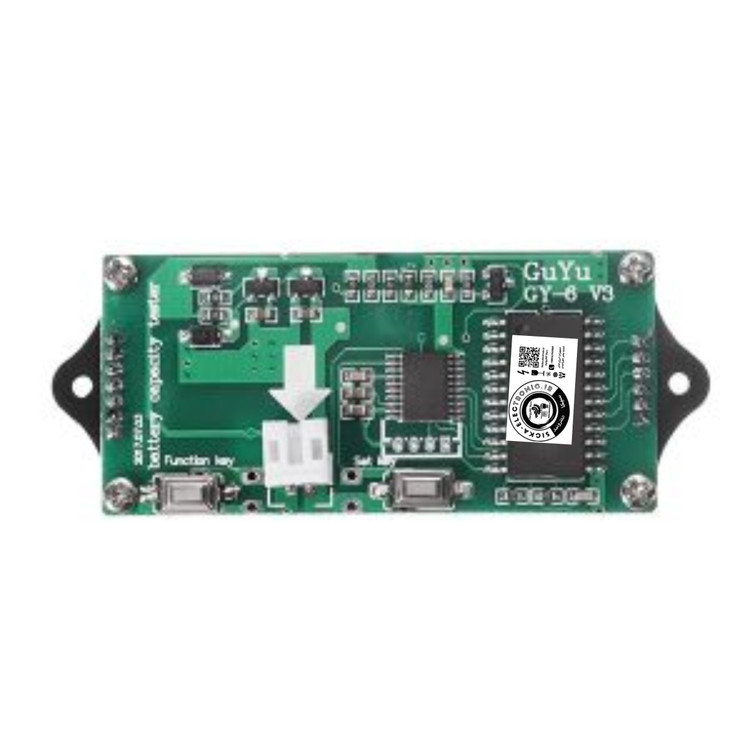

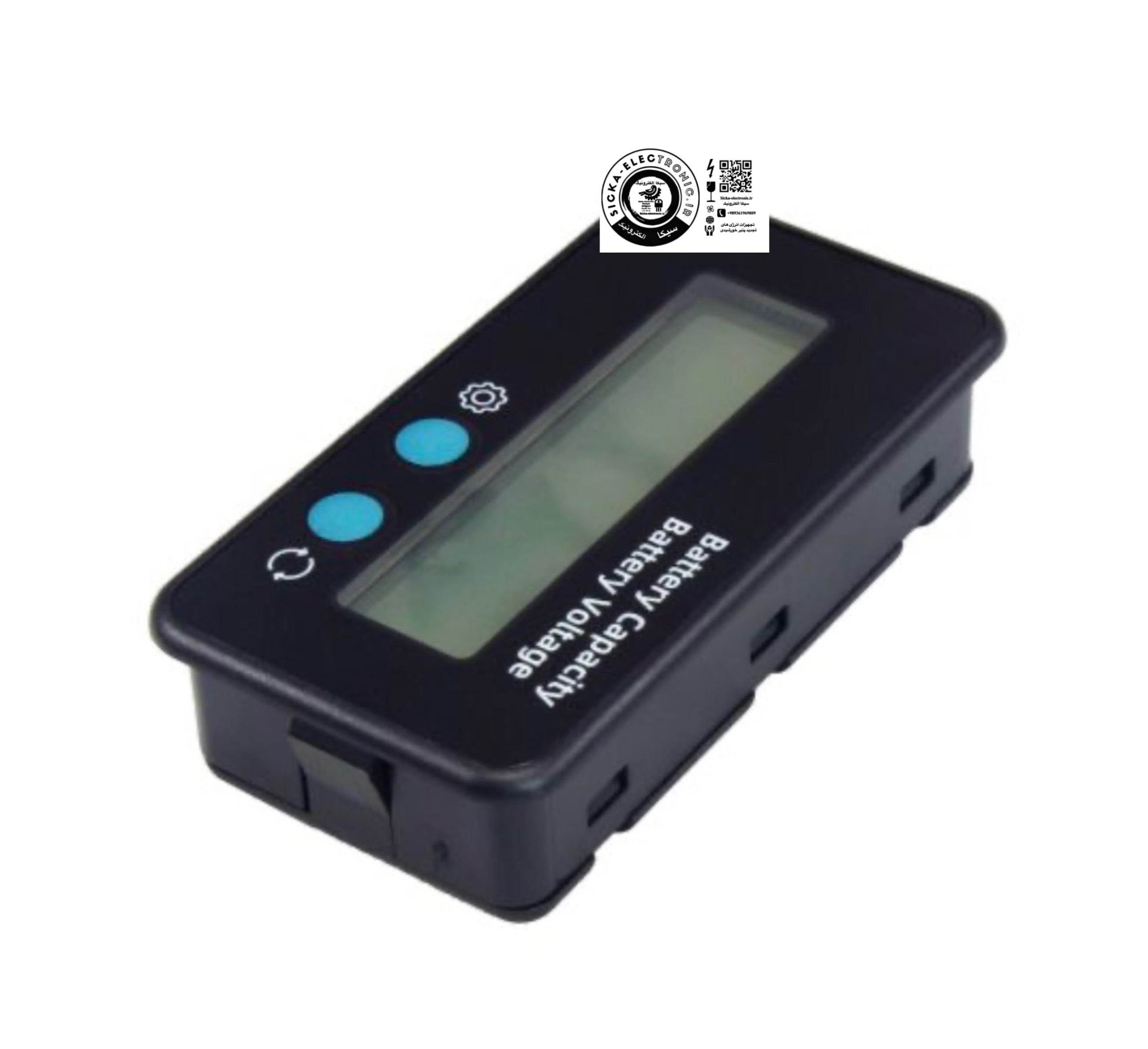

دو عدد دکمه فشاری به نام های Function که جلوی ماژول زیر LCD و Setting که پشت ماژول قرار دارد، برای انجام تنظیمات لازم روی ماژول در نظر گرفته شده است.

نحوه برنامه ریزی و تنظیم ماژول:

  • انتخاب نوع باتری: ابتدا دکمه Setting را نگه داشته و سپس ماژول را به باتری متصل کنید، در این حالت میتوان نوع باتری را مشخص نمود به این صورت که حرف L نمایانگر باتری لیتیوم یون Li-ion، حرف P نمایانگر باتری لید اسید Lead-Acid و حرف F نمایانگر باتری لیتیوم آهن فسفات Lithium Iron Phosphate که با هر بار فشردن دکمه Setting میتوان یکی از این 3 نوع باتری را انتخاب نمود.
  • تعیین تعداد باتری سری شده: با فشردن دکمه Function وارد انتخاب تعداد سل باتری میشویم بطوریکه با هر بار فشردن آن یک عدد کاهش و با هر بار فشردن دکمه Setting یک عدد اضافه میشود. به عنوان مثال کد L5 مناسب برای باتری 5 سل لیتیوم یون و کد P2 مناسب برای باتری لید اسید 24 ولتی میباشد. جدول زیر کد مربوط به هر باتری را نمایش میدهد:
Code Type Code Type Code Type
L3 3 String Li-ion L9 9 String Li-ion L15 15 String Li-ion
L4 4 String Li-ion L10 10 String Li-ion P1 12V Lead-Acid
L5 5 String Li-ion L11 11 String Li-ion P2 24V Lead-Acid
L6 6 String Li-ion L12 12 String Li-ion P3 36V Lead-Acid
L7 7 String Li-ion L13 13 String Li-ion P4 48V Lead-Acid
L8 8 String Li-ion L14 14 String Li-ion
  • تنظیمات نمایشگر: زمانی که در مد تنظیمات هستید با نگه داشتن دکمه Function وارد تنظیمات نمایشگر میشویم بطوریکه اگر S1 فعال باشد % و ولتاژ به ترتیب دو ثانیه یک بار نمایش داده میشوند و اگر خاموش باشد فقط % نمایش داده میشود، چنانچه S2 فعال باشد نمایشگر با تاخیر 10 ثانیه خاموش میشود و در صورتی که غیرفعال باشد نمایشگر دائما روشن میماند و S3 برای خاموش و روشن کردن Back Light استفاده میشود.
  • ذخیره تنظیمات: پس از انتخاب نوع باتری و تعداد سری شده ی آن تغذیه ماژول را قطع کنید تا تنظیمات ذخیره گردد و با اتصال مجدد آن به باتری ماژول با تنظیمات جدید آماده کار کردن است. در این حالت دکمه Setting غیرفعال شده و از دکمه Function میتوان برای خاموش و روشن کردن ماژول استفاده نمود.

مشخصات قطعه
Working Voltage 8 ~ 70 VDC
Supported Battery Type Li-ion , Lead-Acid , Lithium Iron Phosphate
Supported Number of Cells 3~15 S For Li-ion , 12~48 V For Lead-Acid
Cable Length 30cm
Indicator Type LCD
Backlight Color Green/Blue
