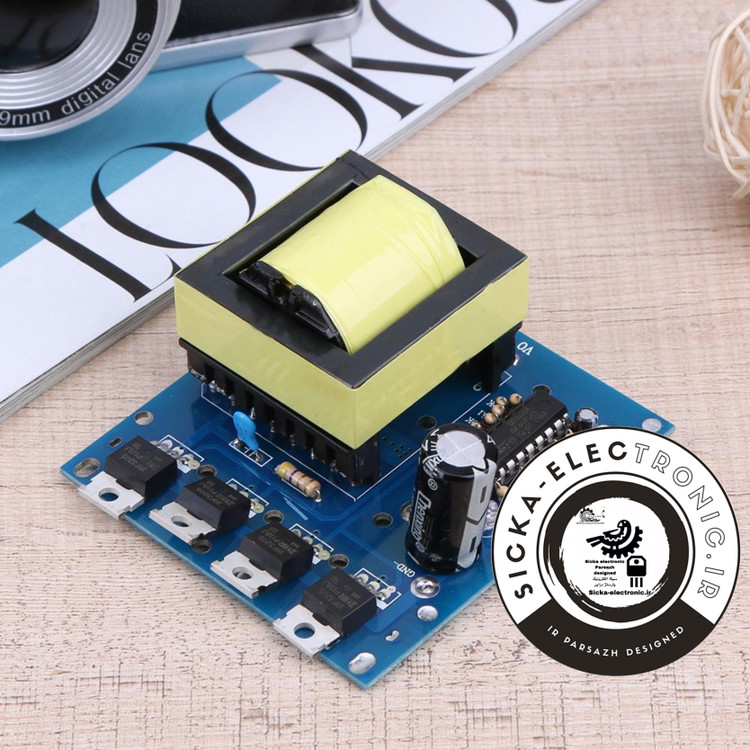

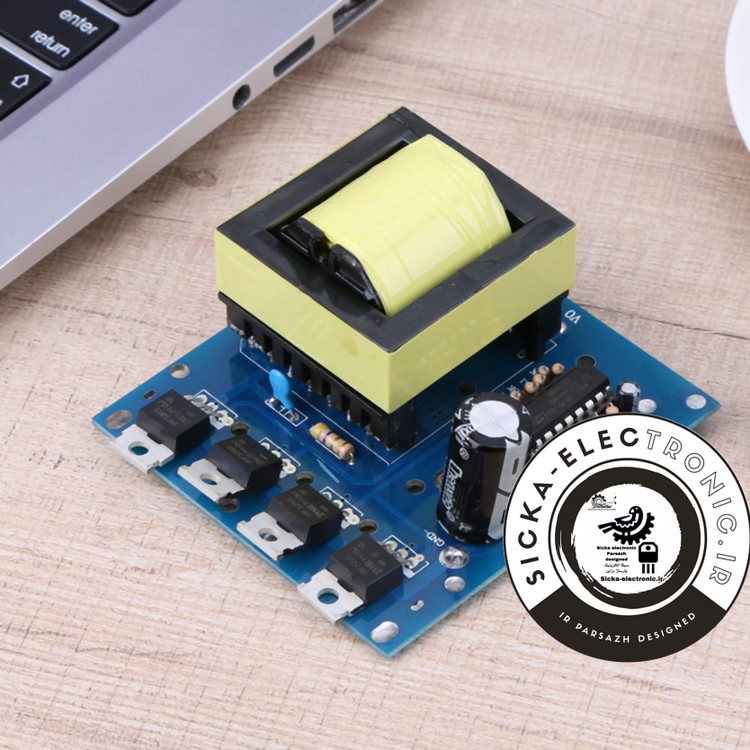

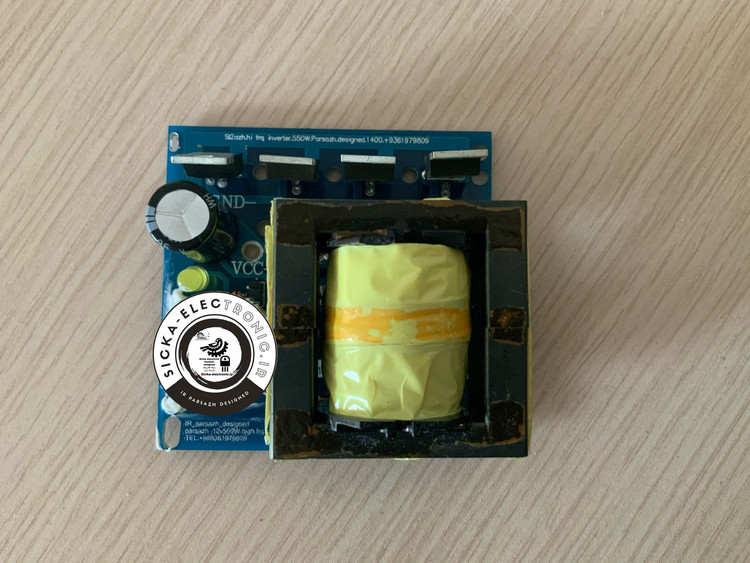

ماژول اینورتر-کانورتر ولتاژ (مبدل) ۱۲ ولت DC باتری به ۲۲۰ و ۳۸۰ و ۱۸ ولت با توان 550 وات تولید پارساژ دزاین (خروجی فرکانس بالا)

سلام

کلیپ تست ماژول کانورتر ولتاژ
توضیحات محصول

مناسب برای ساختن پروژه های مبدل برق توان بالا یک ولتاژ اضافه نسبت به نمونه چینی حدود ۴۲۰ ولت جهت ساختن پروژه اینورتر سینوسی

این محصول مشابه نمونه تایوانی بازار جهانی و بعد از بهبود دادن در مجموعه ی «پارساژ دزاین » با کیفیت بالا تولید شده است.

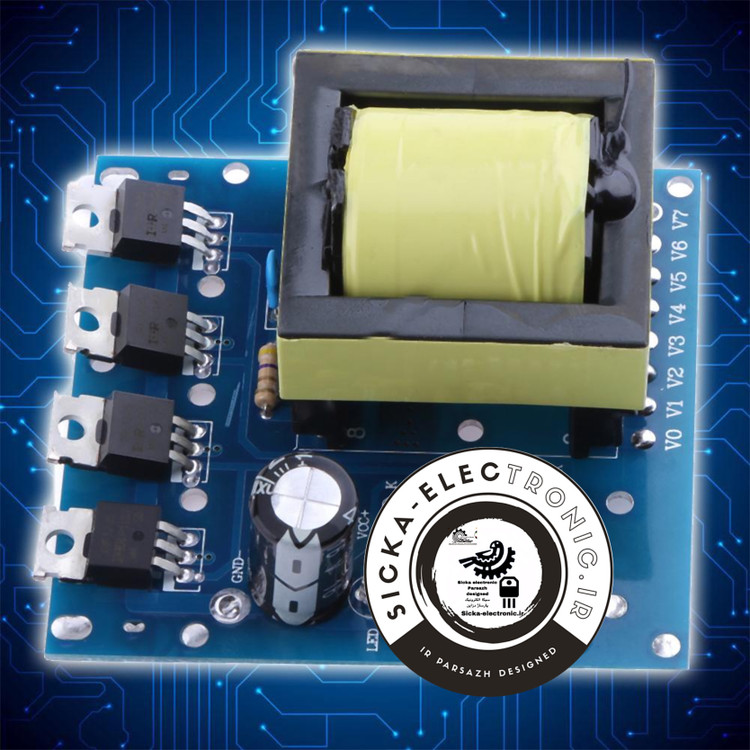

ماژول اینورتر ولتاژ افزاینده از ۱۲ ولت به ۲۰ و ۲۲۰ و ۳۶۰ ولت AC  و همچنین ۴۲۰ ولت با فرکانس بالا و همینطور یک ولتاژ اضافه نسبت به نمونه چینی حدود ۴۲۰ ولت جهت ساختن پروژه های اینورتر سینوسی egs

 به علت شکل موج و همچنین فرکانس خروجی از این مبدل نمی توان برای راه اندازی موتور و ... استفاده کرد ولطفا برای اتصال به دستگاه های حساس استفاده نشود.

این کانورتر ولتاژ افزاینده مناسب برای استفاده در بارهای اهمی (لامپ رشته ای-هیتر و..) و همچنین لامپ کم مصرف میباشد و بهتر است و استفاده از آن نیاز به اطلاعات پایه در باره مدارات سوییچیگ الکترونیک دارد و به علت خروجی ولتاژ بالا ۳۸۰ و ۲۲۰ و ۱۱۰ ولت باید موارد ایمنی در استفاده از این ماژول حتما رعایت گردد.

ولتاژ ها در فرکانس های بالا تقریبی میباشد و احتمالا در برخی موارد با توجه به نوع هسته و ولتاژ ورودی شما به ماژولرممکن است کمی افزایشی یا کاهشی باشند و اصلا به طور مستقیم با مولتی متر قابل اندازه گیری نمی‌باشند و از طریق اسیلوسکوپ هم فقط بازه فرکانسی و ولتاژ پیک به پیک قابل مشاهده است که این به‌دلیل ساختار تیپولوژی این گونه ماژولهای پوش پول فر‌کانس بالا میباشد

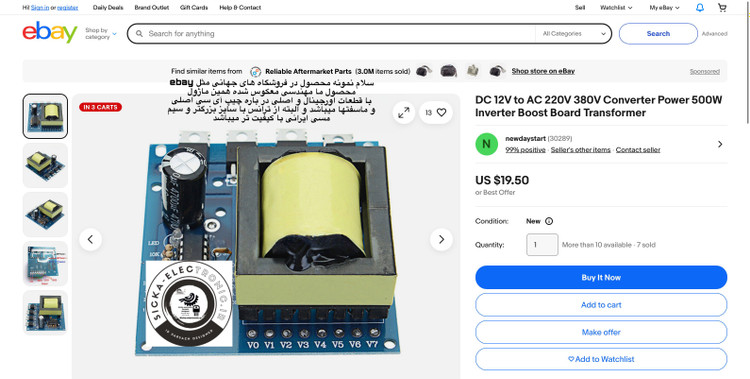

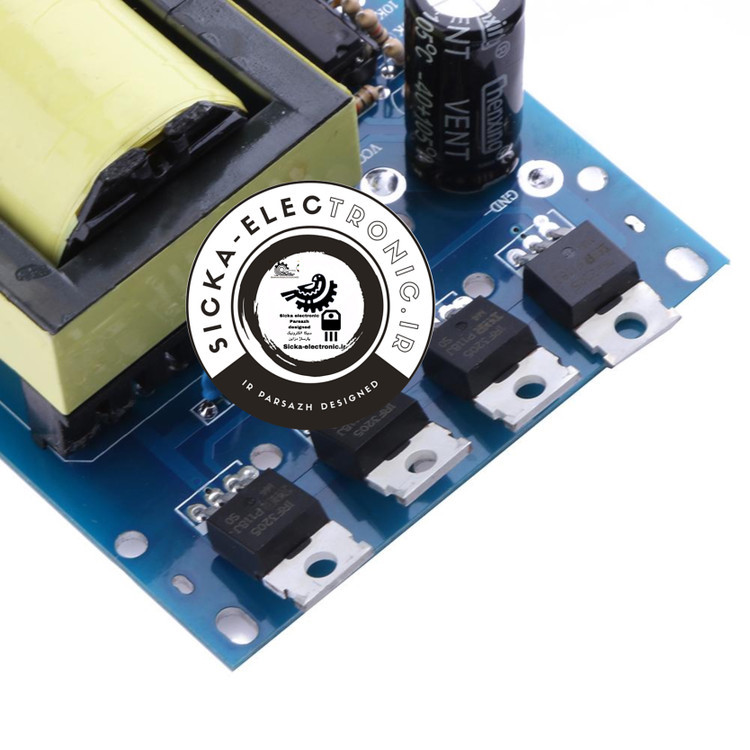

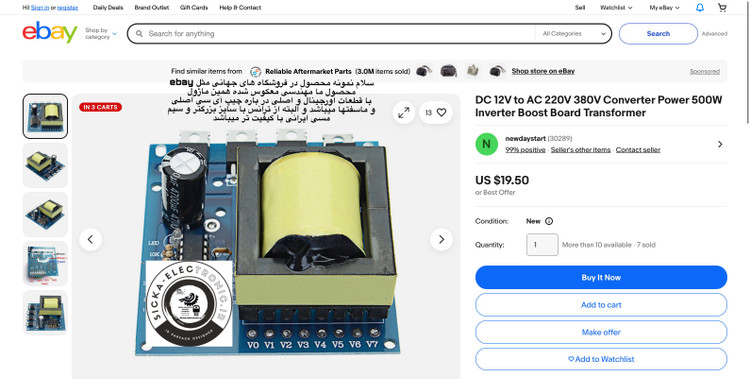

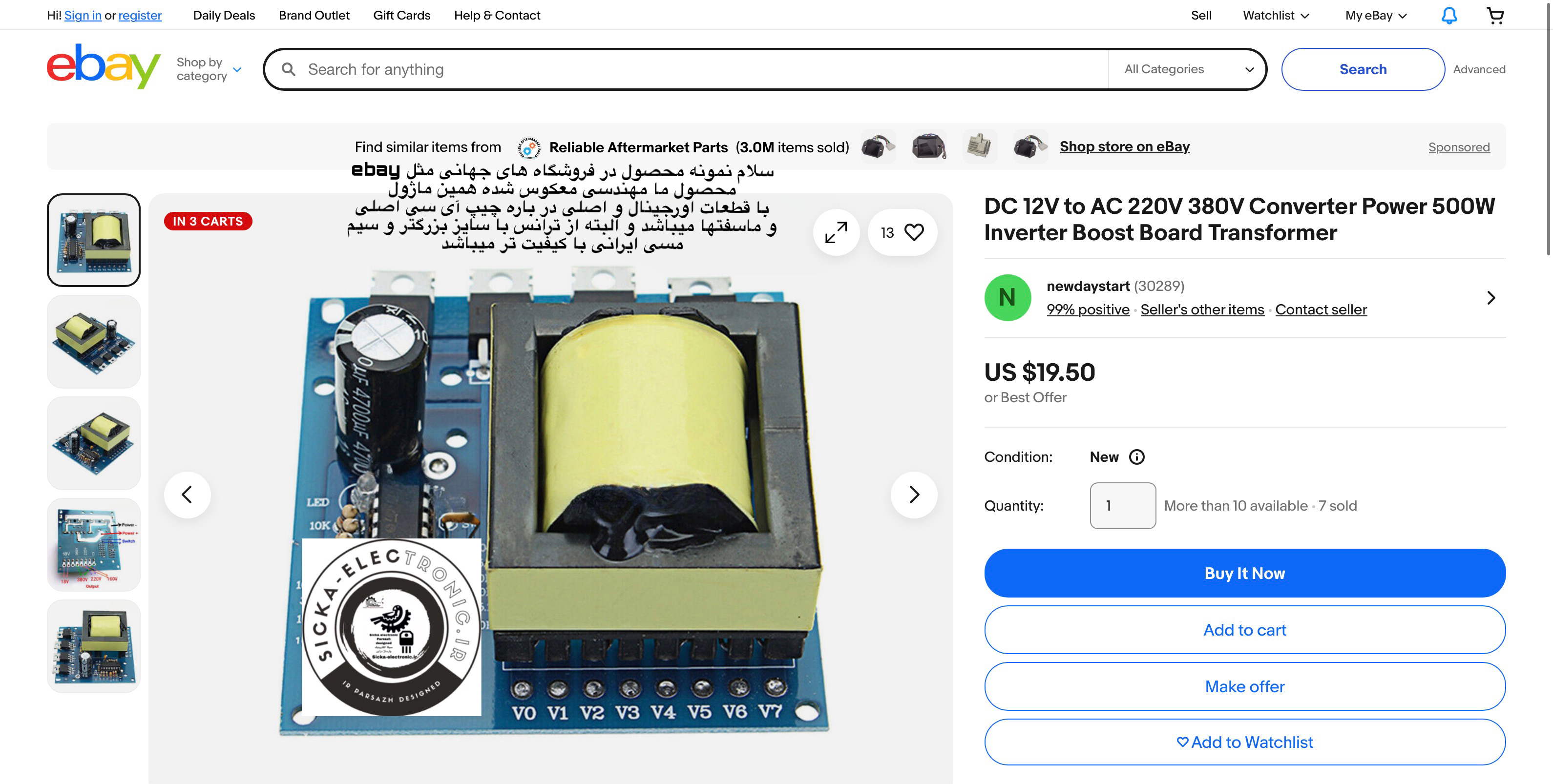

لطفا با اطلاع کامل از نحوه استفاده خریداری کنید ماژول مشابه در سایت های علی اکسپرس و علی بابا و آمازون موجود است و این ماژول هم کاملا مشابه و مهندسی معکوس شده در ایران و در ت لید با قطعات از جمله چهار عدد ماسفت اورجینال متناسب ماژول و آیسی اورجینال از برندهای معتبر تولید کننده آن چیپ میباشد که در محصولات با کیفیت حوزه پاور و سوویچینگ دیگر نیز هم استفاده میشود

هرگز بدونه داشتن دانش فنی کافی این ماژول رو برای مصارف مبدل استفاده نفرمایید این ماژول فاقد هرگونه محافظت در خروجی و ثبات خروجی میباشد که علت هم مربوط به اوپن سورس بودن و عدم استفاده از پین نمونه برداری با آیسی مولد پالس و دقیقا مطابق با ماژول جهانی موجود در بازار جهانی و نمونه اصلی خود است .

ما فقط سعی کردیم یک ماژول جهانی را با مهندسی معکوس با همان مشخصه ها فقط با قطعات اورجینال در ایران ساخته و به بازار عرضه کنیم و حداکثر کیفیت قطعات ماسفت و ترانس و چیپ آیسی در تولید مد نظر بوده تا از نمونه چینی کیفیت بهتر داشته باشید.

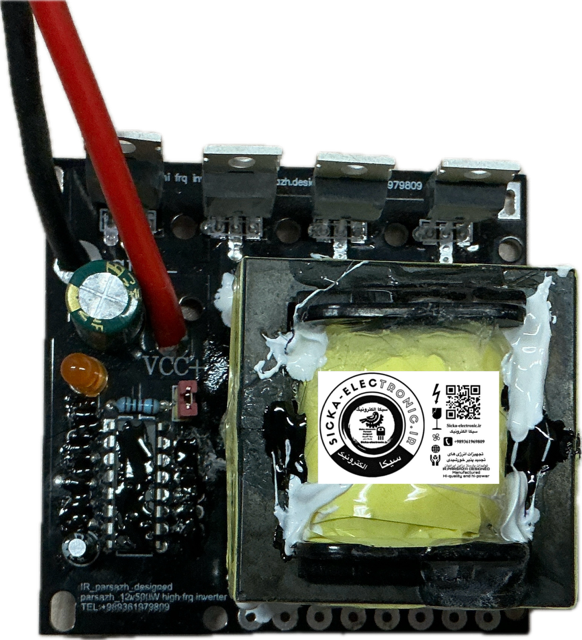

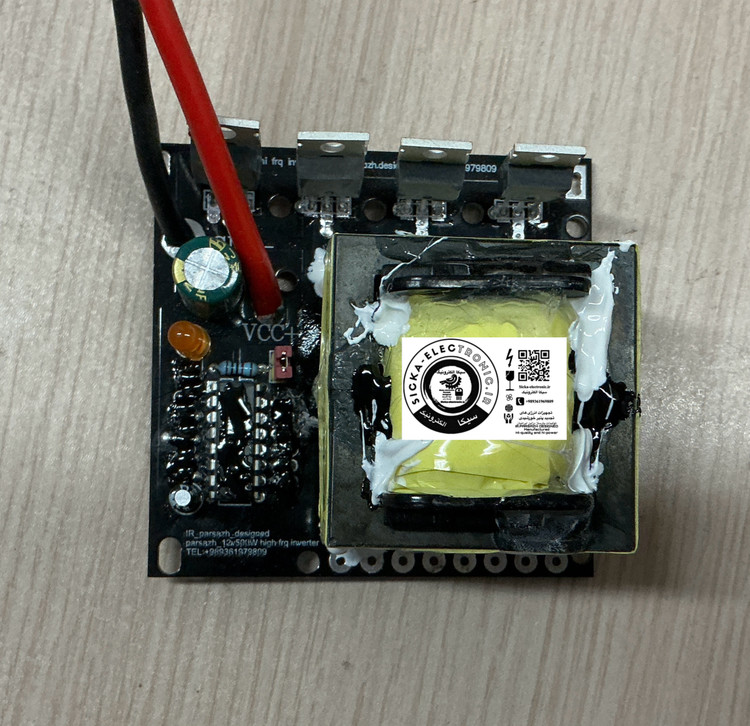

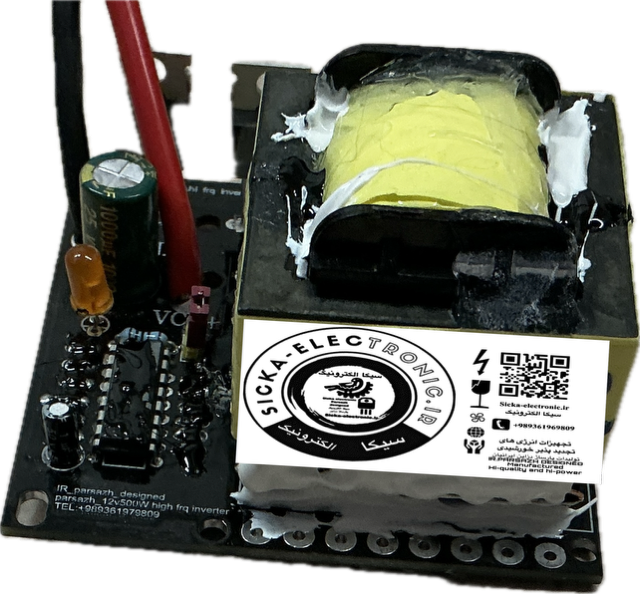

برد و ترانس با چسب سیلیکون ایزولاسیون و محکم شده جهت حفظ ایمنی و محکمتر بودن ترانس فرکانس بالا تا بهره وری و ایمنی بهتر به مشتری ارائه شود.

این ماژول باید با رعایت ایزولاسیون به هیتسیک متصل تا ماسفت ها خنک کاری شوند و از بین نروند در صورت عدم رعایت درست ایزولاسیون ماسفت ها اتصال کوتاه شده و میسوزند که به دلیل تیپولوژی درایو ماسفت ها به شکل دو موج مربعی قرینه هم است

در زیر اطلاعات دیتاشیت نمونه مشابه تایوانی قرار گرفته است لطفا حتما مطالعه فرمایید.

The easiest inverter 12 volt booster

Power: 500w

Input: DC12V

Output: AC220V 380V and ac22v hi-frq/that is not realy stabale hi-frq voltage out boat and depended to dc input/

Quiescent Current: 350ma-500ma

Output waveform: frequency square wave

Protection: no protection

pcb board using hi quality grade plate
