ماژول اینورتر-کانورتر ولتاژ (مبدل) ۱۲ ولت dc به ۲۲۰ و ۳۸۰ و ۱۸ ولت 550 وات پارساژ دزاین (فرکانس بالا AC)

Hi frq 12 volt DC to 220v 380v 18volt AC (hi frq) /parsazh designed
برچسب‌ها:
ولتاژ ورودی : ۱۲ ولت دی سی
توان : ۵۰۰ وات
محافظت : ندارد
ویژگی۱ : مناسب برای ساختن پروژه های مبدل برق توان بالا یک ولتاژ اضافه نسبت به نمونه چینی حدود ۴۲۰ ولت جهت ساختن پروژه اینورتر سینوسی
ویژگی۲ : ماسفت های اورجینال جریان بالا
کیفیت pcb : پی سی بی کیفیت بالا با ضخامت مس بالا و قلع کاری شده جهت انتقال جریان بالا
نکته. : لطفا توجه داشته باشید با توجه به خروجی ولتاژ بالا از دست رس کودکان دور نگه داشته شود و نکات ایزولاسیون حتما رعایت گردد
نکته۲ : برای استفاده از این ماژول نیاز به اطلاعات پایه و متوسط در حوزه الکترونیک و سوییچینگ دارید لطفا با مطالعه نکات مطرح شده و مشخصات خرید فرمایید
فرکانس ولتاژ خروجی ac : بین ۲۲ کیلوهرتز تا ۴۰ کیلو هرتز/خروجی فرکانس بالا(دقت فرمایید)
لینک کلیپ تست در آپارات : https://aparat.com/v/WzgsU
تحویل : ۲ روز کاری
+ موارد بیشتر
ندارد
موجود در انبار سیکا الکترونیک
ارسال از امروز

2,000,000 8%

1,835,000 تومان

مشاهده محصول در سبد خرید

سلام

لینک کلیپ تست این ماژول زیر بار مقاومتی لامپ رشته ای مدادی و باتری ۱۲ ولت لیتیومی

در تست انجام شده کیفیت و توان خروجی متناسب با توان نامی از ولتاژ ۲۲۰ ولت بود

فرکانس مربعی ۲۰ تا ۳۳ کیلو هرتز و ثابت شده در نمونه های مختلف بود

خروجی کاملا پایدار

برد به دلیل بیس بودن فاقد هرگونه مدار محافظ جهت بهره جویی از حداکثر توان ماژول میباشد

مناسب برای ساختن پروژه های الکترونیک

یرای استفاده جهت دستگاه های الکترونیکی باید با دیود ولتاژ خروجی دی سی شود تا از برگشت ولتاژ به مدار جلوگیری شود

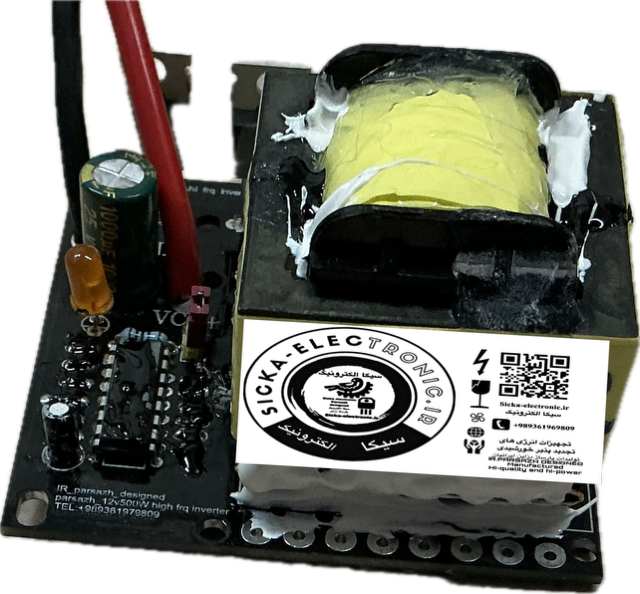

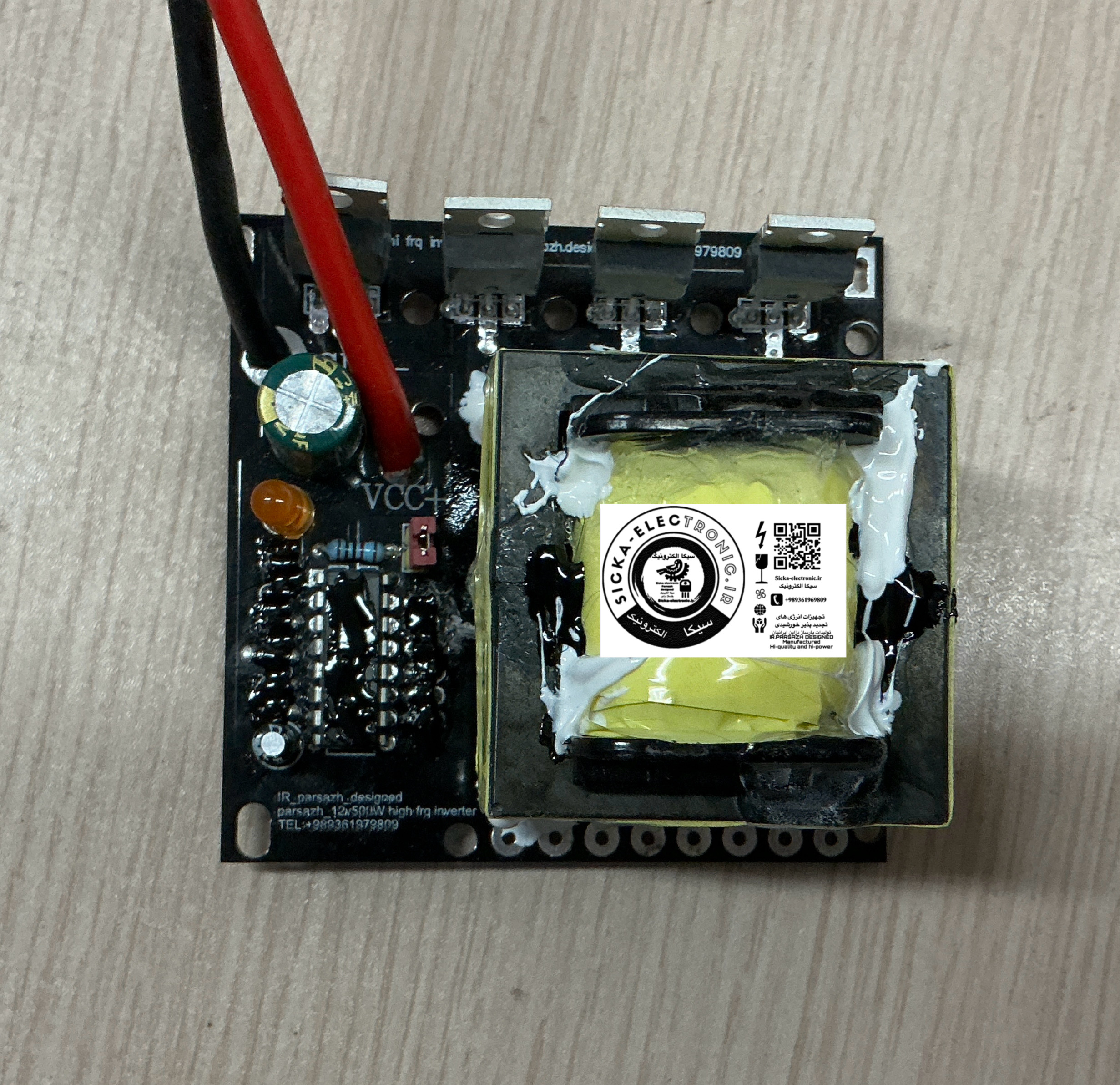

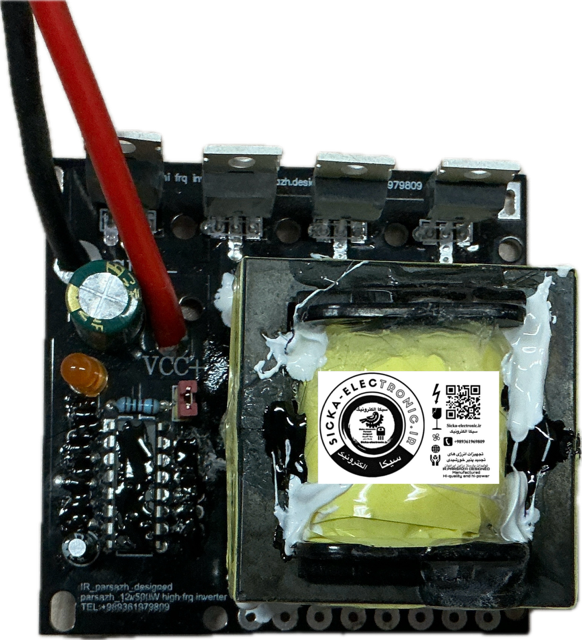

ترانس فریت با اندازه ee42 استفاده شده

ماسفت های قدرت اورجینال و اصلی

چیپ درایور و قطعات اصلی در این ماژول استفاذه شده

بهتر است برای بهره کیری طولانی مدت یا توان بالای ۳۰۰ وات با رعایت ایزالیسیون ماسفت از هیت سینک استفاده شود.

با تشکر

سیکا الکترونیک

‌‌‌‌‌‌
