ماژول PWM و اسیلاتور فرکانس بالای مربعی دوکاناله جهت درایو انواع ماسفت و ساخت و یا تعمیر طبقه ی های فرکانس(طبقه اول) اینورتر تا ۱۱۰ کیلو هرتز

IR.Parsazh designedHF PWM generator
برند:پارساژ دزاین
ناموجود
دیدن محصولات مرتبط
مشخصات

نوع فرکانس

دو کاناله مربعی فرکانس بالا با اختلاف فاز ۱۸۰ درجه ،تا ۱۱۰ کیلو هرتز قابل تنظیم با مولتی ترن

محافظ ولتاژ وروی

دارد در پین ها تعبیه شده و تا در محدوده ولتاژ تعریف شده نباشد pwm روشن نمیشود

کاربرد

ساخت و یا تعمیر و جایگزینی در انواع سوییچینگ،اینورتر و‌مبدل ولتاژ،آمپلی فایر،

ویژگی ۱

دارای دو پوش باتن جهت روشن و‌خاموش کردن pwm و در نهایت دستگاه پاور ساخته شده با این ماژول

توان

قابلیت درایو تا ۵ کیلو وات ماسفت قدرت با کمک ترانزیستورهای ایزولاتور تعبیه شده در این ماژول

نمایشگر

دارای یک ال ای دی جهت نمایش روشن بودن و‌خاموش بودن pwm و به تبع آن دستگاه پاور متصل به این ماژول

محدوده فرکانس

قابل تنظیم با پتانسیومتر با توجه به پروژه یا دستگاه در حال تعمیر تا ۱۱۰ کیلوهرتز

ویژگی۲

دارای dead time مناسب برای ساخت سویچینگ و‌اینورتر مابین دو فرکانس

ولتاژ ورودی

۱۲ ولت (۱۱ ولت تا ۱۴.۵ ولت)

توضیحات

سلام

ماژول PWM و اسیلاتور  متقارن شبه رزونانس ،دو پالسی با اختلاف فازی ۱۸۰ درجه با فرکانس متغییر از تا ۱۰۰ کیلو‌هرتز تولید پارساژ دزاین

  • Adopts push-pull mode to boost structure.
  • The PWM frequency of the this chipset boost driver board is to 110 khz variable .
  • With ±2A current output drive capacity.
  • Overvoltage Shutoff >15V± 0.5V
  • Undervoltage Buzzer <10.5V±0.5V
  • Undervoltage Shutoff < 9.5v ± 0.5V
  • Overcurrent shut off IFB foot >48mV
  • 10 IFB MOS tube Rds detection, overcurrent protection detection
  • The over-current and over voltage protection follows the MOS tube driven by feet.
    If the connection is wrong, the device will not start up.
نقد و بررسی

سلام

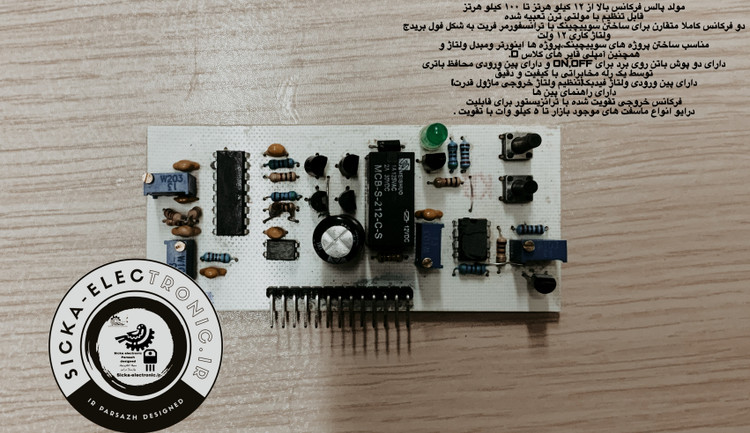

مولد پالس فرکانس بالا از ۱۲ کیلو هرتز تا ۱۰۰ کیلو هرتز
قابل تنظیم با مولتی ترن تعبیه شده
دو فرکانس کاملا متقارن برای ساختن سوییچینگ با ترانسفورمر فریت به شکل فول بریدج
ولتاژ کاری ۱۲ ولت
مناسب ساختن پروژه های سوییچینگ،پروژه ها اینورتر و‌مبدل ولتاژ و همچنین آمپلی قایر های کلاس D و همچنین جایگزینی در دستگاه های سوییچینگی که ماژول اسیلاتور آنها قابل تعمیر نیست.
دارای دو پوش باتن روی برد برای ON,OFF و دارای پین ورودی محافظ باتری
توسط یک رله مخابراتی با کیفیت و دقیق
دارای پین ورودی ولتاژ فیدبک(تنظیم ولتاژ خروجی ماژول قدرت)
دارای راهنمای پین ها
فرکانس خروجی تقویت شده با ترانزیستور برای قابلیت
درایو انواع ماسفت های موجود بازار تا ۵ کیلو وات با تقویت .

قابلیت استفاده آسان برای کاربران و تعمیرکاران و دانشجوها و پژوهشگران الکترونیک

تولید پارساژ دزاین
